Як рентгенівська перевірка сприяє інтелектуальному оновленню виробництва?

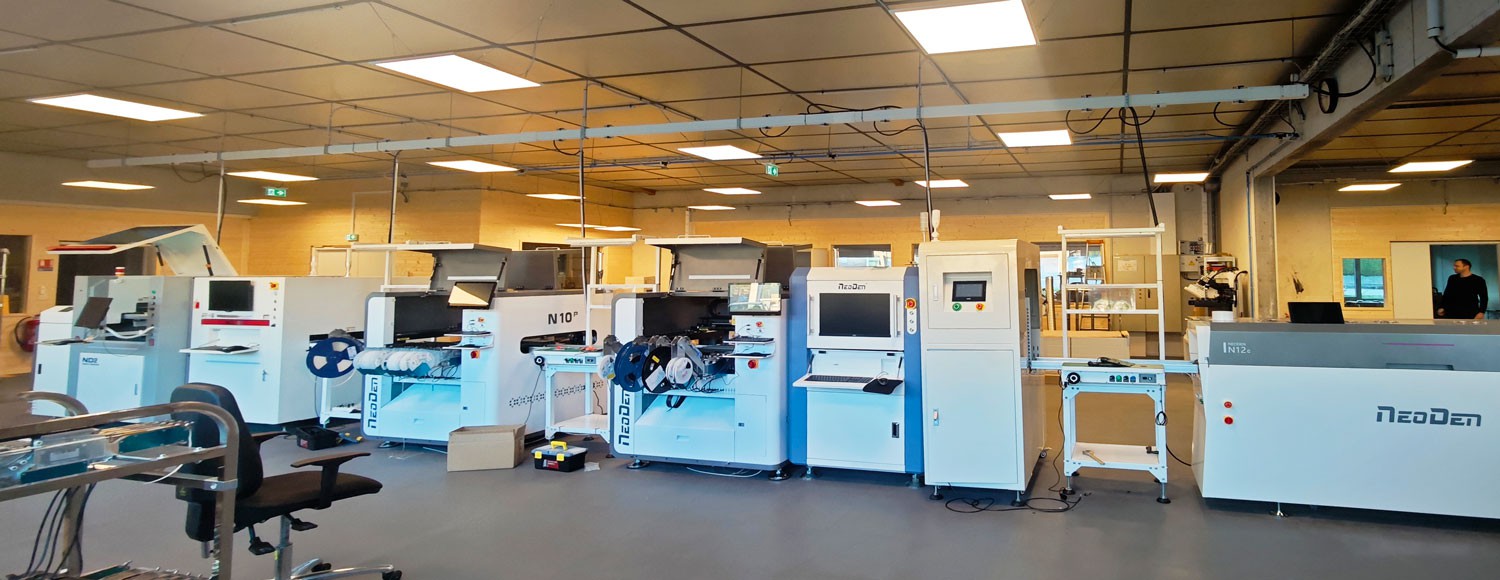

У сучасну епоху, коли Індустрія 4.0 охоплює весь світ, розумне виробництво стало основним шляхом для виробничих підприємств до підвищення конкурентоспроможності та досягнення високо-якісного розвитку. Зокрема, у секторі виробництва електроніки,Виробничі лінії SMTдосягли безпрецедентних показників продуктивності та цілі «нуль-дефектів». Однак, оскільки електронні продукти продовжують розвиватися в напрямку мініатюризації та високої інтеграції, традиційні методи перевірки стикаються з серйозними проблемами-невидимі дефекти, які неможливо помітити неозброєним оком, тихо стають прихованими вбивцями підвищення врожайності.

Отже, як можна досягти справжньої прозорості якості під складною структурою упаковки? Відповідь криється вТехнологія рентгенівського контролю. Діючи як «рентгенівське бачення» на виробничих лініях SMT, X{-ray не лише заповнює сліпі зони традиційного оптичного контролю, але також, завдяки даним-керованим розумінням, служить ключовим рушієм прогресу інтелектуального виробництва.

У сучасній електроніці широко застосовуються технології високої-щільності упаковки, як-от BGA, QFN, LGA та PoP (Package on Package). Хоча ці способи упаковки економлять простір і покращують продуктивність, вони також приховують паяні з’єднання повністю під корпусом компонента. Якщо виникнуть дефекти паяння-такі як порожнечі, з’єднання холодним паянням або перемички-традиційний візуальний огляд абоAOI (автоматична оптична перевірка)просто не може їх виявити.

Цей «невидимий ризик» не лише знижує надійність продукту, але й може спричинити серйозні збої під час подальшого використання, спричиняючи значні витрати після-продажу або навіть кризу бренду.

Хоча AOI ефективно виявляє дефекти поверхневого-монтажу, як-от невідповідність, помилки полярності та відсутні компоненти, його використання зображень у видимому світлі запобігає проникненню в корпуси компонентів, що робить його неефективним для оцінки якості внутрішнього паяння. Тим часом,SPI (перевірка паяльної пасти)працює виключно на етапі друку. Хоча він відстежує об’єм і розміщення паяльної пасти, він не може оцінити остаточний стан пайки після-оплавлення.

По суті, AOI та SPI лише «бачать поверхню», тоді як технологія X-Ray «бачить наскрізь до ядра».

Рентгенівський-променевий контроль використовує фізичну властивість рентгенівських-променів проникати в матерію. Коли рентгенівські-промені проходять через друковану плату, матеріали різної щільності (наприклад, мідь, олово, пластик, повітря) по-різному поглинають випромінювання, утворюючи-сіре зображення на детекторі. Більш щільні паяні з’єднання виглядають яскравішими, тоді як порожнечі або тріщини виявляються темними ділянками. Цей не-руйнівний, без{10}}контактний метод візуалізації робить внутрішні структури очевидними одразу.

X-Ray не лише «бачить» дефекти, але й точно кількісно визначає їх серйозність:

Аналіз частоти сечовипускань:Алгоритми автоматично обчислюють частку внутрішніх бульбашок у паяних з’єднаннях. Надмірна швидкість утворення пустот значно знижує теплопровідність і механічну міцність, що робить це критичним контрольним показником для високо-надійних продуктів (наприклад, автомобільної електроніки, медичних пристроїв).
Виявлення моста та короткого замикання:Навіть якщо паяні з’єднання повністю закриті упаковкою BGA, X-Ray чітко визначає аномальні з’єднання між сусідніми кульками припою, запобігаючи потенційним ризикам короткого-замикання.
Розшарування, тріщини та ідентифікація з’єднань холодним пайком:Ці мікроскопічні дефекти, невидимі неозброєним оком, чітко помітні на рентгенівських-зображеннях.

Слід підкреслити, що X-Ray не замінює AOI, а формує додаткову систему перевірки. AOI забезпечує високо-швидкісне скринінгування поверхневих дефектів, тоді як X-Ray зосереджується на-поглибленій перевірці критичних областей (таких як BGA, нижні екрани та{-цінні плати). Лише завдяки їх синергії можна встановити комплексний захист якості без-сліпих плям-.

Справжнє інтелектуальне виробництво виходить за рамки автоматизації обладнання й охоплює оптимізацію замкнутого циклу-на основі даних-.

Високо{0}}рентгенівське-обладнання Ray вийшло за межі простих «інструментів перевірки» і стало вузлами даних у інтелектуальних виробничих лініях. Після виявлення аномалій, таких як надмірна кількість порожнеч або зміщення кульок припою, система передає дані про дефекти в режимі реального часу до попереднього обладнання (наприклад, принтерів паяльної пасти, машин-і-розміщення), запускаючи автоматичне налаштування параметрів. наприклад:

Якщо партія демонструє постійно високі показники пустоти BGA, система може автоматично точно-налаштувати температурний профіль паяння оплавленням;

Якщо змочування прокладки QFN виявиться недостатнім, відгук може бути спрямований на принтер для оптимізації параметрів діафрагми трафарету.

Цей перехід від «контролю після-події» до «втручання в процес» суттєво зменшує кількість браку партій і підвищує-вихід за перший проход (FPY).

Рентгенівське обладнання щодня створює величезну кількість зображень і структурованих даних. Інтегровані з MES (Manufacturing Execution System) ці дані дозволяють:

Аналіз стабільності процесу: виявлення тенденцій дрейфу обладнання (наприклад, зниження точності розміщення головки, аномалії зони температури печі оплавлення);

Кластеризація шаблонів дефектів: використання алгоритмів штучного інтелекту для автоматичної класифікації типів дефектів, що допомагає інженерам швидко визначити першопричину;

Прогнозне технічне обслуговування: видача завчасних попереджень про старіння обладнання або необхідність заміни витратних матеріалів для запобігання незапланованим простоям.

Це втілює філософію «прогнозувати, а не реагувати», яку підтримує Індустрія 4.0.

Кожна друкована плата, перевірена X-Ray, створює цифровий профіль якості, що містить зображення внутрішніх паяних з’єднань, дані про кількість пустот, координати дефектів тощо. Це не тільки відповідає суворим вимогам щодо відстеження в таких секторах, як автомобільна та авіакосмічна промисловість, але й надає клієнтам незаперечний доказ якості, зміцнюючи довіру ринку.

Як китайський виробник із понад десятирічним досвідом роботи з обладнанням SMT, NeoDen Tech залишається відданим тому, щоб зробити високо{0}}точне обладнання автоматизації «доступним для всіх». Заснована в 2010 році компанія керує сучасною фабрикою площею 27000+ квадратних метрів, має понад 70 патентів і обслуговує понад 10 000 клієнтів у 130+ країнах світу.

NeoDen запустивND56X мініатюрна високо{1}}точна рентгенівська-інспекціясистема.

Основні переваги ND56X:

Мікрофокусне джерело рентгенівського-випромінювання:Розмір фокусної плями 15 мкм у поєднанні з динамічним плоскопанельним детектором із високою -роздільністю 5,8 лп/мм забезпечує чітку візуалізацію складних деталей, таких як компоненти 01005, кульки для припою BGA та внутрішні структури датчиків.
Багатокутова інтелектуальна-інспекція:Підтримує платформу з кутом нахилу ±30 градусів і обертання зображень на 360 градусів, легко долаючи складні структурні перешкоди для досягнення повного спостереження без-кута-.
Повністю автоматизована інспекція з ЧПУ:Попередньо встановлені багато{0}}точкові координати дозволяють автоматично сканувати масив, зберігати зображення та створювати звіти, значно підвищуючи ефективність перевірки.
ШІ-Покращений аналіз BGA:Система автоматично ідентифікує та позначає окремі або матричні кульки припою, швидко аналізуючи критичні показники, включаючи швидкість пустот, перемикання та зміщення.
Відповідність вимогам безпеки:Отримано заяву про звільнення від радіаційного випромінювання від Міністерства екології та навколишнього середовища Китаю (№ реєстрації: Yue Huan [2018] №. 1688). Доза радіації Менше або дорівнює 0,5 мкЗв/год, що значно нижче національних стандартів, із річним опроміненням оператора, еквівалентним одній-десятій частині природного радіаційного фону.
Відкрити налаштування:Підтримує адаптовані алгоритми зображення на основі характеристик продукту клієнта, забезпечуючи повністю автоматизоване виявлення дефектів для переломів, зміщень, аномалій розмірів тощо.

ND56X підходить не тільки для традиційної перевірки паяних з’єднань SMT, але також широко застосовний для аналізу внутрішньої структури в упаковці мікросхем, датчиків, світлодіодів, автомобільної електроніки, медичних приладів та інших галузях. Він є ідеальним вибором для валідації науково-дослідних робіт і контролю якості малих-серій.

Як виробник обладнання SMT, ми розуміємо, що вибір обладнання безпосередньо визначає успіх інтелектуальних оновлень. Ось три основні міркування:

Виберіть обладнання, яке підтримує мікрон{0}}роздільну здатність (наприклад, менше або дорівнює 5 мкм) із швидкими режимами сканування.

Надавайте перевагу моделям, які підтримують-розпізнавання дефектів на основі штучного інтелекту, повну інтеграцію з системами MES/SPC і віддалену діагностику з можливістю оновлення OTA.

Рентгенівське-обладнання представляє високу{1}}вартість, високий-технічний-актив. Вибір виробника обладнання SMT із локалізованими командами обслуговування, механізмами швидкого реагування та довгостроковими-технічними зобов’язаннями має вирішальне значення для забезпечення стабільної роботи виробничої лінії. NeoDen надає послуги повного життєвого циклу від встановлення та введення в експлуатацію через оптимізацію процесу до щорічного калібрування, забезпечуючи стабільну цінність ваших інвестицій.

Рентгенівський контроль уже давно вийшов за рамки простого інструменту для відбору зразків і перетворився на незамінний центр якості та систему обробки даних у інтелектуальній виробничій екосистемі SMT. Він робить прозорою раніше невидиму якість пайки, перетворюючи пасивне екранування на проактивну оптимізацію, завдяки чому досягається справжній стрибок від автоматизації до інтелектуального управління якістю.

У сучасній гонитві за високою надійністю та продуктивністю виробництва оволодіння прозорістю внутрішньої якості дорівнює перехопленню ініціативи в інтелектуальному виробництві.

Про NeoDen:NeoDen Tech є провідним світовим виробником обладнання для SMT, який надає комплексні-рішення для SMT, починаючи від машин підбору й розміщення та печей для оплавлення до систем рентгенівського контролю.

Зверніться до наших технічних консультантів сьогодніщоб дізнатися, як система інспекції ND56X X-Ray може забезпечити індивідуальне інтелектуальне рішення для оновлення вашої виробничої лінії!
