PCB SMT машина

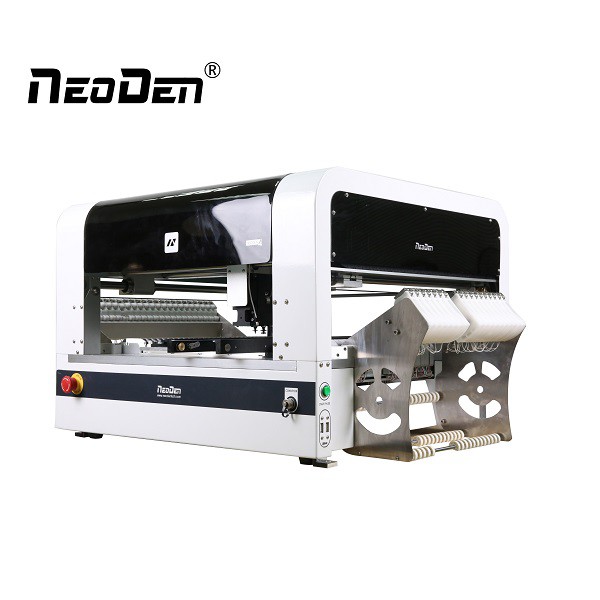

Neoden4PCB SMT машинаВідео

Система зору

Neoden4 має високоточну систему зору з двома камерами.

Камери виготовляються за допомогою технології Micron і точно узгоджуються до форсунок, використовуючи єдину єдину конфігурацію/операціюЗастосування, яка завантажується на живлення.

Камера, що виглядає вниз,

На голові використовується для точного розташування годівниць та точок розміщення друкованої плати. Камера, що виглядає вниз, також перевіряє належне розміщення дошки (і компенсує незначні неточності позиції дошки), автоматично вирівнюючи форсунки до декількох фідуцій на дошці, перш ніж розпочати фактичні операції з вибору. Після того, як координати встановлені, крокові двигуни з напівзаплюваними петлями зможуть повторити ці місця до 20 мкм точності без подальшої потреби в цій камері.

Камера, що виглядає вгору

Розташований з правого боку машини. Якщо ввімкнути, ця камера спочатку гарантує, що компонент прикріплений до належної насадки. Якщо камера виявить відсутність компонента, машина складе до двох додаткових спроб вибрати компонент, перш ніж попросити користувача про подальші інструкції. Після того, як компонент був перевірений як "вибраний", камера перевіряє своє положення відносно насадки. Оскільки SMD невеликі і легкі, і вони тримаються лише в їх упаковці, може бути велика різниця у фактичному положенні компонента, коли він надходить у положення "вибору" і піднімається форсунок. Система Vision обчислює різницю між ідеальним та фактичним положенням (як XY, так і обертання), а потім виправляє будь -яку помилку, перш ніж точно розміщувати компонент. Оскільки система Vision постійно виправляє навіть невеликі помилки в компоненті 2 позиції на насадці, дуже точні компоненти (до 0201) можна розмістити з повторюваною точністю, як тільки будуть ідентифіковані правильні координати.

Чотири насадки

Насадка будь -якого розміру може бути встановлена

Розроблений у суспендованому, повністю симетричному

Одночасно кріпіть з 360 градусами

Авто -рейки

A. Підтримка підключення до звичайного конвеєра безпосередньо.

B. Встановіть положення годування в будь -якому місці.

C. Легко гора надає дошки.

Система зору

(Камера, що виглядає та вниз)

Оснащено високошвидкісними камерами CCD

Високо вдосконалена точність розміщення з 0201 до BGA

Електронні годівниці

8-мм годівниці для стрічки та реєстрації

Приймає техніку виправлення помилок годування

обробляти до 5 окремих труб

Q1. А як щодо часу проведення масового виробництва?

Відповідь: Чесно кажучи, це залежить від кількості замовлення та сезону, який ви розміщуєте замовлення.

Завжди 15-30 днів на основі загального порядку.

Q2. Чи є продукти, що випробувані перед доставкою?
A: Так, звичайно. Весь наш конвеєр, який ми всі будемо на 100% QC перед доставкою.

Ми щодня тестуємо кожну партію.

Q3.Чи можу я попросити змінити форму упаковки та транспорту?
Відповідь: Так, ми можемо змінити форму упаковки та транспорту відповідно до вашого запиту.

Але ви повинні нести власні витрати, понесені в цей період та розповсюдження.

Про нас

Встановлений у 2010 році з 100+ співробітниками & 8000+ Sq.M. Фабрика незалежних прав власності, щоб забезпечити стандартне управління та досягти найбільш економічних наслідків, а також заощадження витрат.

Володіла власним обробним центром, кваліфікованим асемблером, тестором та інженерами КК, щоб забезпечити сильні здібності для виробництва, якість та доставки Neoden.

3 різні команди з НДДКР з загальними 25+ професійними інженерами з НДДКР, щоб забезпечити кращі та вдосконаленіші розробки та нові інновації.

Унікальний з усіх китайських виробників, які зареєстрували та затвердили СЕ Tuv Nord.

Neoden надає довічну технічну підтримку та послугу для всіх машин Neoden, крім того, регулярні оновлення програмного забезпечення на основі досвіду використання та фактичного щоденного запиту з ендузерів.

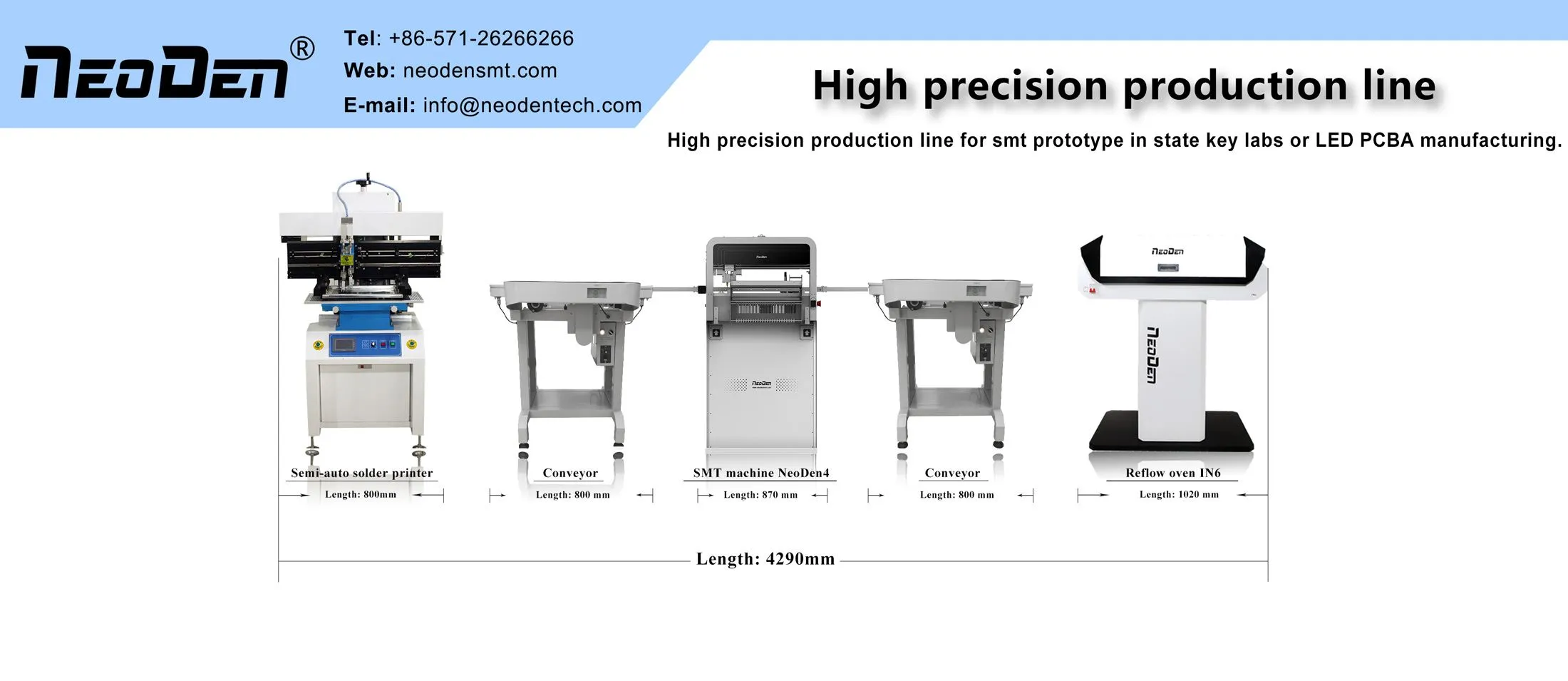

Інша виробнича лінія для вашого вибору

Якщо вам потрібно, будь ласка, не соромтеся зв’язатися з нами!
