Як зробити друковану плату (PCB)

Якщо ви займаєтеся електронікою, то ПХД є одними з найпоширеніших речей, які ви побачите. Ці дошки полегшують наше життя, усуваючи всі ті, що з'єднують дроти та макети. Якщо він правильно розроблений, він зменшить розмір пристрою і може виглядати дуже сексуально.

Що таке плата? Друкована плата (PCB) механічно підтримує і електрично з'єднує електронні компоненти за допомогою струмопровідних доріжок, прокладок та інших елементів, витравлених з мідних листів, ламінованих на непровідну підкладку. Друкована плата має попередньо розроблені мідні доріжки на провідному аркуші. Попередньо визначені траси зменшують провідність, зменшуючи тим самим несправності, що виникають внаслідок роз'єднання. Треба просто розмістити компоненти на друкованій платі і припаяти їх.

У цьому підручнику я покажу вам, як можна легко зробити плати вдома. Це дозволить вам заощадити багато часу від налагодження та подвійної перевірки підключень на макеті. Ви навіть можете зробити свій власний Arduino після проходження цього DIY Arduino підручника після цього. Отже, посидьте і подивіться, як це зроблено!

Якими є різні способи створення плати?

У всіх трьох основних методах можна створити друковану плату:

1.Iron на глянцевому паперовому методі.

2.Circuit вручну на друкованій платі.

3.Laser ріжучий край травлення.

Оскільки лазерний метод є промисловим методом для виготовлення ПХБ, ми детально розглянемо перші два методи.

Дизайн друкованих плат:

Дизайн друкованої плати, як правило, робиться шляхом перетворення схематичної схеми схеми в макет друкованої плати з використанням програмного забезпечення компонування друкованої плати. Є багато простих пакетів програмного забезпечення з відкритим вихідним кодом для створення та дизайну компонування друкованих плат.

Деякі з них перелічені тут, щоб дати вам голову:

1. Cadsoft Eagle

2. PCBWizard

Проектування схеми схеми в Cadsoft Eagle:

У Eagle: File> Export> ImageBe обов'язково встановіть DPIG на 1200 для кращої якості

Які матеріали необхідні для створення плати?

Також потрібно: порошок / розчин FeCl3 (такий же, як розчин для травлення), фото / глянцевий папір, постійний чорний маркер, різак леза, наждачний папір, кухонний папір і вата.

Для цього підручника, давайте розглянемо створення PCB для простого проекту - Touch Switch, використовуючи IC555.

КРОК 1: Зробіть роздруківку схеми друкованої плати

Візьміть друк з макета друкованої плати за допомогою лазерного принтера та фотопаперу А4 / глянсового паперу. Майте на увазі наступні моменти:

• Ви повинні взяти дзеркальний друк.


• Вибір чорного кольору здійснюється як з програмного забезпечення дизайну друкованої плати, так і з параметрів драйвера принтера.


• Переконайтеся, що роздруківка зроблена на глянцевій стороні паперу.

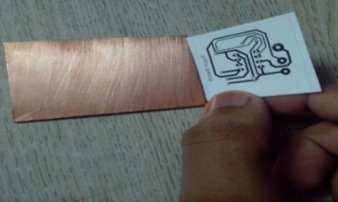

КРОК 2: Виріжте мідну пластину для монтажної плати

Розріжте мідну дошку відповідно до розміру макета за допомогою ножівки або різака.

Далі протріть мідну сторону друкованої плати за допомогою сталевої вовни або абразивних губок. Це видаляє верхній шар оксиду міді, а також шар фоторезиста. Шліфовані поверхні також дозволяють зображенню з паперу краще приклеюватися.

КРОК 3: Перенесіть друк друкованої плати на мідну пластину

Метод 1: Залізо на глянцевому паперовому методі (для складних схем)

Перенесіть друковане зображення (взято з лазерного принтера) з фотопаперу до дошки. Переконайтеся, що верхній шар горизонтально відкидається. Покладіть мідну поверхню плати на роздрукований макет. Переконайтеся, що плата вирівняна правильно вздовж кордонів друкованого макета і використовуйте стрічку, щоб утримувати плату та надрукований папір у правильному положенні.

Метод 2: Схеми по руці на друкованій платі (для простих і малих схем)

Використовуючи схему як орієнтир, намалюйте основний ескіз на мідній пластині олівцем. Після того, як ваш ескіз виглядає добре, простежте по ньому постійний чорний маркер.

КРОК 4: Закріпіть ланцюг з паперу на пластині

• Після друку на глянцевому папері ми виправляємо його до сторони міді, потім нагріваємо праску до максимальної температури.


• Покладіть дошку та фотопапір на чистий дерев'яний стіл (покритий скатертиною), а задню частину фотопаперу зверніть до вас.


• Використовуючи плоскогубці або шпатель, тримайте один кінець і тримайте його в стійкому положенні. Потім покладіть гарячу праску на інший кінець протягом приблизно 10 секунд. Тепер, прасуючи фотопапір, використовуйте наконечник, застосовуючи невеликий тиск приблизно від 5 до 15 хвилин.


• Зверніть увагу на краї дошки - потрібно натиснути і повільно виконувати прасування.


• Виконання довгої жорсткої преси, здається, працює краще, ніж переміщення заліза навколо.


• Тепло від заліза передає чорнила, надруковані на глянсовому папері, на мідну пластину.


УВАГА : Не торкайтеся безпосередньо мідної пластини, вона буде дуже гарячою від залізо.

Після прасування помістіть друковану пластину теплою водою протягом приблизно 10 хвилин. Папір розчиниться, потім можна обережно видалити папір. Вийміть папір, знявши його з низького кута.

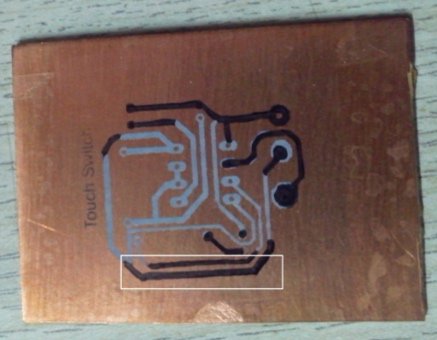

У деяких випадках при видаленні паперу деякі треки втрачають свідомість. На малюнку нижче ви можете бачити, що доріжка має світлий колір, тому ми можемо використовувати чорний маркер для затемнення, як показано на малюнку.

КРОК 5: Розтрубуйте плиту

Ви повинні бути дуже обережними під час виконання цього кроку.

Спочатку надійте гумові або пластикові рукавички.

Покладіть газету на дно, щоб травильний розчин не зіпсував ваш поверх.

Візьміть пластикову коробку і заповніть її водою.

У воді розчиняють 2-3 чайні ложки хлориду заліза.

Занурте PCB в травильний розчин (розчин хлориду заліза, FeCl3) протягом приблизно 30 хвилин.

FeCl3 реагує з немаскованою міддю і видаляє небажану мідь з друкованої плати.

Цей процес називається травленням. Використовуйте плоскогубці, щоб вийняти друковану плату, і перевірте, чи не розтоптано всю маскувану область. У випадку, якщо він не протравлюється, залиште його в розчині ще деякий час.

КРОК 6: Очищення, видалення та остаточні штрихи плати

Будьте обережні під час утилізації травильного розчину, він токсичний для риб та інших організмів на водній основі! Навіть не думайте про те, щоб вилити його в раковину, коли ви закінчите, це НЕЗАКОННІ і може пошкодити ваші труби (хе-хе, який знав, що ви можете бути заарештовані під час виготовлення друкованої плати ?! Замість цього розбавте травильний розчин, а потім викиньте його в безпечне місце.

Кілька крапель розчинника (лак для нігтів працює добре) на щіпці вати повністю видалить тонер / чорнило на пластині, піддаючи поверхню міді. Обережно промийте і просушіть чистою ганчіркою або кухонним папером. Обрізати до кінцевого розміру і розгладити краї за допомогою наждачного паперу.

Тепер просвердлюйте отвори за допомогою бурильника з друкованою платою, подібно до цього бурильника PCB, і припаяйте всі прохолодні компоненти до плати. Якщо ви хочете, щоб традиційні зелені PCB виглядають, застосовуйте стійку до паяння фарби на верхньому лаку PCB. І, нарешті, ваша супер крута плата буде готова!
