Високоточна складальна лінія SMD PCB
NeoDen7 припинено. Шукаєте оновлення?
Відкрийте для себе NeoDen9- потужніша та краща альтернатива, яка є ідеальним вибором для ваших потреб.
Високоточна складальна лінія SMD PCB= трафаретний принтер YS350+ конвеєр J08 smt+ машина Neoden7 smt pick and place+ конвеєр J08 smt+ паяльна піч оплавленням T5L
Принтер трафаретів YS350:
Розмір друкованої плати: Макс.: 400*240 мм
Область друку: 500*320 мм
Стаціонарна система PCB: позиціонування контактів
Розмір рами: L (550-650) * W (370-470)
Регулювання для столу: спереду/заду ± 10 мм, ліворуч/право ± 10 мм
Точність друку: ±0,2 мм Точність повторення: ±0,2 мм
Товщина друкованої плати: 0,2-2,0 мм
Джерело повітря: 4-6 кг/см2
Живлення: AC220V 50HZ
Розмір: L800 * W700 * H1700
Розмір упаковки: 1050*900*1850
Вага нетто: 230 кг
Вага брутто: 280 кг
Монтаж мікросхем NeoDen7:
Особливість:
1. Інтегрована система літаючого бачення
2. Серводвигун Panasonic, зворотний зв'язок із лінійними шкалами 2 мкм у поєднанні з головкою для точного розміщення
3. 6 одночасний підбір-голов
4. Максимальна швидкість до 14 000 cph
5. GUI (графічний інтерфейс користувача) у своєму класі з використанням програмного забезпечення на базі Windows дозволяє програмувати за лічені хвилини
6. Пневматичні живильники YAMAHA 8 мм/ 12 мм/ 16 мм/ 24 мм
7. Максимальна кількість пристроїв подачі стрічки на . 64шт
8. Підтримка широкого діапазону компонентів від 0402' до 40X40 мм IC (крок свинцю 0,4 мм), видів світлодіодів, роз'ємів тощо.
9. Підтримуйте відрізану стрічку, упаковку труб або компонент упаковки лотка.
Технічні параметри:
| Головка насадки шт | 6 | Вирівнювання | Літаюча камера зору |
| Привідний двигун | Сервомотор Panasonic A6 | Максимальна швидкість | 14 000 CPH |
| Максимальна місткість пристрою подачі стрічки | 64 | Найменший компонент | 0402' |
| Інша годівниця | Лоток, вібраційний пристрій (на вибір) | Найбільший розмір | 40*40 мм (крок свинцю 0,4 мм) |
| Зона розміщення | 630*300 мм (опціонально 1200 мм) | Максимальна висота | 10 мм |
| Джерело повітря | 0,6 МПа | Блок живлення | 220v/ 110v |
| Розмір упаковки | 142*122*166,5см | N.W/ G.W. | 280 кг/ 360 кг |
| Модель | NeoDen7 |
Відео відгуків клієнтів:
1.https://drive.google.com/open?id=1zNlqHOnFmXRSSJbu6NRxwlKI-KiXUSWQ
2.https://drive.google.com/open?id=1WtwDgiMjFgYHF3WoY6aSvnYqMXCKTj8-
3.https://drive.google.com/open?id=164WBltxP1xbb5WDVFail1YESAUIsRcAY
4.https://drive.google.com/file/d/1TUa5GmkzbBzk5NOOPSuRPlvRqjihIb7k/view?usp=обмін

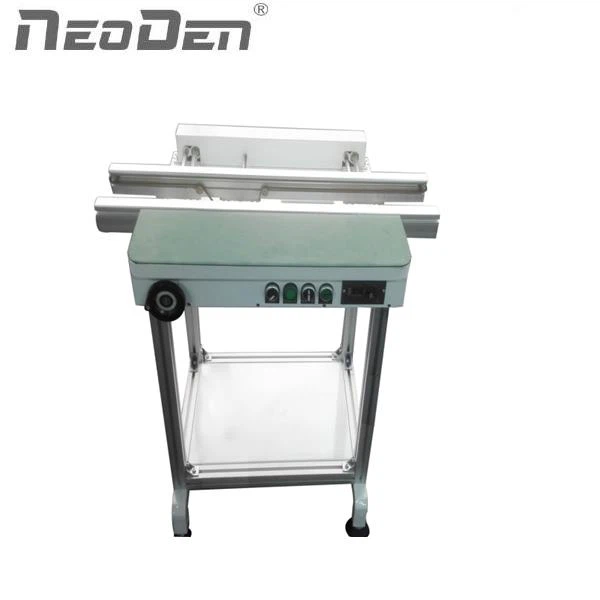

Конвеєр J08 SMT:
Параметр конвеєра SMT:
|
Блок живлення |
Однофазний 220 В 50/60 Гц 100 Вт |
|
Довжина конвеєра |
80 см |
|
Конвеєрна стрічка |
ESD ремінь |
|
Швидкість транспортування |
від 0,5 до 400 мм/хв |
Специфікація конвеєра SMT:
|
Розмір упаковки (см) |
87*72*24 |
|
Доступна ширина друкованої плати (мм) |
30-300 |
|
Доступна довжина друкованої плати (мм) |
50-320 |
|
GW (кг) |
49 |
Паяльна піч T5L Reflow:
Довжина*Ширина*Висота (мм): 1800*600*1220 мм
Пікова потужність (кВт): 7,8
Робоча потужність (кВт): 3,5
Вхідна напруга (В): 220/380
Ширина конвеєра (мм): 300
Стандартна максимальна висота (мм): 25 мм;
Максимальна швидкість конвеєра (мм): 1000
Розмір упаковки: 1890*690*1280 мм
Вага брутто: 220 кг
NeoDen надає повні конвеєрні рішення SMT, включаючи піч оплавлення SMT, машину хвильової пайки, машину підбору та розміщення, принтер паяльної пасти, завантажувач друкованих плат, пристрій вивантаження друкованих плат, установку мікросхем, машину SMT AOI, машину SMT SPI, машину SMT X-Ray, обладнання конвеєрної лінії SMT, обладнання для виробництва друкованих плат smt запчастини тощо будь-які машини SMT, які вам можуть знадобитися, зв’яжіться нам для отримання додаткової інформації:
Hangzhou NeoDen Technology Co., Ltd
Інтернет:www.neodentech.com
Електронна пошта:info@neodentech.com
