Як створити файл Centroid з Eagle, Altium і ORCAD/ALLEGRO?

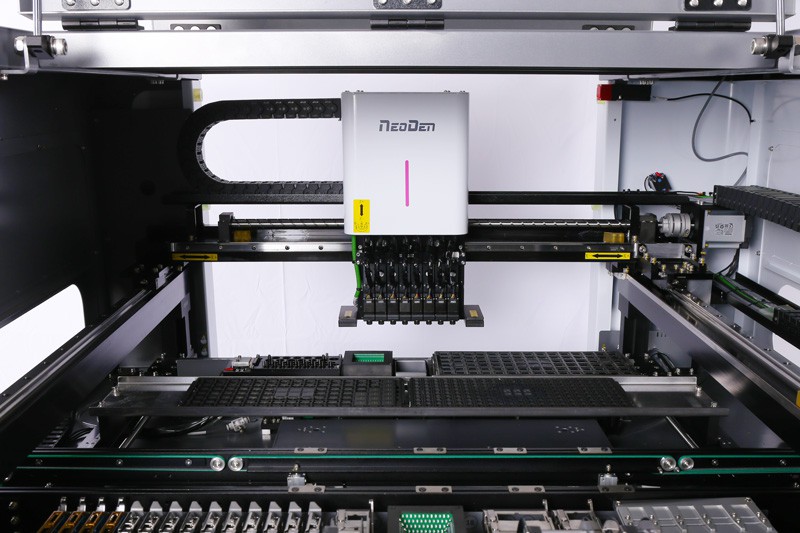

Щоб розмістити деталі поверхневого монтажу на друкованих платах за допомогою автоматизованого обладнання, необхідно створити файл Centroid для програмування обладнання. Файл Centroid містить усі позиційні параметри, щоб машина знала, де розмістити компонент і в якій орієнтації на друкованій платі. Файл Centroid містить таку інформацію:

1. Позначник посилання (RefDes)

2. Шар

3. X розташування

4. Розташування Y

5. Напрямок обертання

Компанія RefDes
RefDes означає посилальний покажчик. Він відповідатиме вашій специфікації та розмітці друкованої плати.

Шар
Шар відноситься до верхньої сторони або зворотного боку друкованої плати або сторони, де розміщені компоненти. Виробники та монтажники друкованих плат часто називають верхню та зворотну сторони стороною компонента та стороною пайки відповідно.

Розташування
Розташування: Розташування X і Y відносяться до значень, які визначають горизонтальне і вертикальне розташування компонента друкованої плати відносно початку плати. Розташування вимірюється від початку координат до центру компонента. Початок дошки визначається як значення ({{0}}, 0) і розташований у нижньому лівому куті дошки з точки зору зверху. Навіть на зворотному боці дошки лівий нижній кут використовується як початкова точка відліку. Значення розташування X і Y вимірюються з точністю до десятитисячних дюйма (0.000).

Обертання
Обертання – це напрямок обертання орієнтації розміщення компонента друкованої плати з точки зору зверху. Обертання становить значення від 0 до 360 градусів від початку координат. І верхній, і резервний бокові компоненти використовують точку огляду зверху як свою точку відліку.

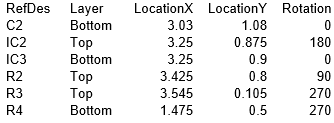

Зразок файлу Centroid


Нижче наведено інструкції щодо створення файлу Centroid за допомогою різних типів програмного забезпечення:

1. Програмне забезпечення Eagle

1. Запустіть mountsmd.ulp, щоб створити файл Centroid.

Ви можете переглянути файл, зайшовши в меню. Виберіть Файл, а потім запустіть ULP зі спадного списку. Програмне забезпечення швидко створить .mnt (верхнє кріплення) і .mnb (зворотне кріплення).

Цей файл підтримує розташування компонентів, а також координати походження друкованої плати. Файл має формат txt.

2. Програмне забезпечення Altium
Це програмне забезпечення використовується для створення вихідних результатів підбору та розміщення, які використовуватимуться в процесі складання. Існує два варіанти створення виходу

1. Створіть файл конфігурації вихідного завдання (*.outjob). Це створить правильно налаштований вихідний генератор.

2. У меню виберіть Файл. Потім у розкривному списку клацніть «Результати складання», а потім «Генерує файли вибору та розміщення».

Після натискання «ОК» ви побачите результат у діалоговому вікні «Налаштування вибору та розміщення».

Примітка. Результати, створені файлом конфігурації вихідного завдання, відрізняються від результатів, створених діалоговим вікном «Налаштування вибору та розміщення». Параметри зберігаються у файлі конфігурації, якщо використовується параметр файлу конфігурації вихідного завдання. Однак у разі використання діалогового вікна «Налаштування вибору та розміщення» параметри зберігаються у файлі проекту.

3. Програмне забезпечення ORCAD/ALLEGRO
Процедура створення файлу Centroil для програмного забезпечення Orcad або Allegra схожа. У меню виберіть Файл. Потім у спадному списку натисніть «Експорт і розміщення».


Примітка. Ця процедура стосується останніх версій програмного забезпечення Orcad і Allego. Попередні версії можуть відрізнятися. Для отримання додаткової інформації зверніться до документації користувача.

Навіщо використовувати SMT?

Електроніка прагне перфорованої мініатюризації, раніше використовуваний плагін компонент не міг бути меншим.

Функція електроніки є більш повною, більше немає проколюючого елемента інтегральної схеми (IC), особливо великомасштабних, високоінтегрованих ICs, необхідні компоненти для поверхневого монтажу.

Серійне виробництво та автоматизація, фабрика потребує недорогого, великого обсягу виробництва якісної продукції, щоб задовольнити потреби клієнтів і підвищити їхню конкурентну перевагу.

Розробка електронних компонентів, розробка інтегральних схем (ІС), численні застосування напівпровідникових матеріалів.

Електронна революція в науці та техніці є обов’язковою для того, щоб слідувати міжнародним тенденціям.

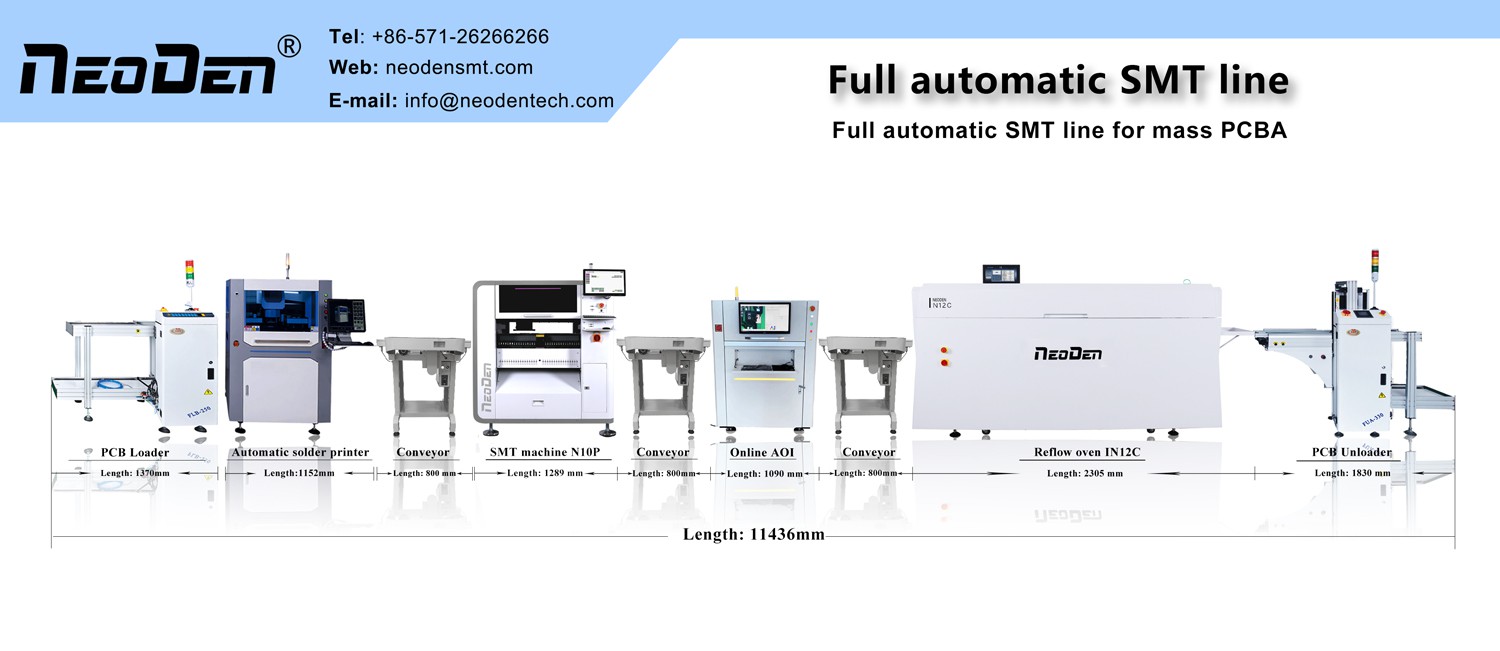

SMT - це нова технологія виробництва схеми. Багато років тому люди виробляли схеми, використовуючи дроти, тому електронний продукт великий, і його важко використовувати та брати з собою. Отже, напрямок розвитку схеми стає меншим, тоді люди винайшли друковану плату, вона може помістити схему на невелику друковану плату, а потім винайшли компоненти, щоб вивести резистори, конденсатори на друковану плату. Усі технології, оцінені в цьому процесі, є SMT.

Традиційні електронні компоненти стискаються в об’єм лише в кілька десятих пристрою безпосередньо на пасту компонентів складання поверхні, надруковану на поверхні друкованої плати розташування технології складання.

У порівнянні з традиційним процесом SMT має високу щільність, високу надійність, низьку вартість, мініатюризацію, автоматизацію звукового поля та інші п’ять характеристик.
