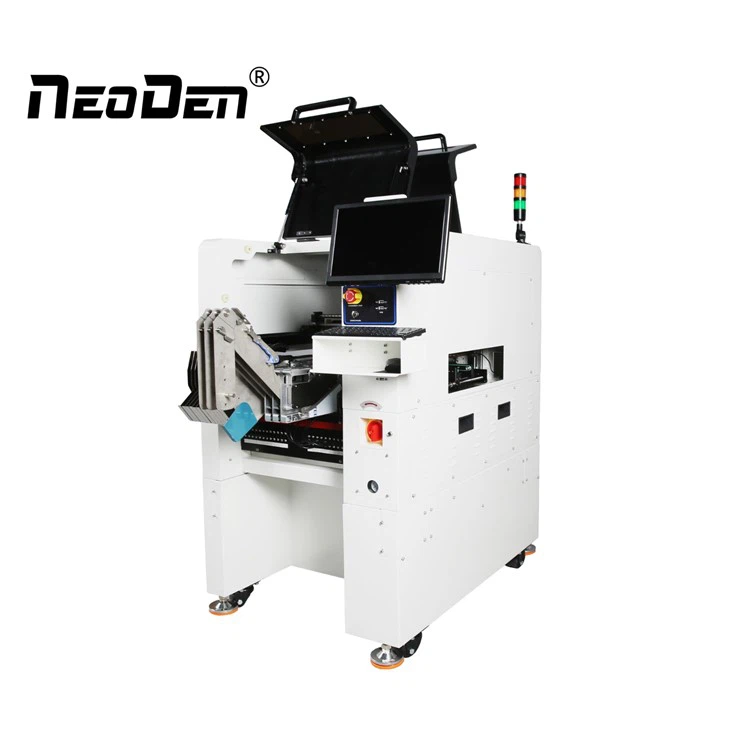

Монтаж SMD
Монтаж SMD
Опис продукції
1. Передній і задній стеки подавача оснащено патентними датчиками. Якщо пристрій подачі встановлено не в правильному положенні, головка розміщення буде заблокована, щоб уникнути ударів голови та несправностей через неправильну роботу.
2. Підтримує як електричний механізм подачі, так і пневматичний пристрій подачі з макс. 53 отворами для стрічкових котушок лише з шириною машини 800 мм, щоб забезпечити високу ефективність із гнучким і найдостойнішим простором.
3. Оснащений двома камерами для маркування, щоб можна було сфотографувати всі місця збирання.
4. Застосовується для максимальної ширини друкованої плати 300 мм, відповідає більшості розмірів друкованої плати.
5. Середня швидкість монтажу може бути досягнута при 9000CPH.
Максимальна швидкість монтажу може бути досягнута на рівні 14000CPH.
6. Автоматична обробка колії, двогвинтова лінійна конструкція розширення колії.
Специфікація
| Назва продукту | Монтаж SMD NeoDen9 | Повторіть точність позиції | ±0.01 мм |
| Кількість голів | 6 | Максимальна швидкість монтажу | 14, 000CPH |
| Кількість подавачів бобіни стрічки | 53 (Yamaha електричний/пневматичний) | Середня швидкість монтажу | 9,000CPH |
| Кількість лотків для мікросхем | 20 | Тип приводу осі X | WON Лінійна напрямна / TBI Шліфувальний гвинт C5 - 1632 |
| Зона розміщення | 460мм*300мм | Тип приводу по осі Y | WON Лінійна напрямна / TBI Шліфувальний гвинт C5 - 1632 |
| МАКС. Монтажна висота | 16 мм | Стиснуте повітря | ＞0.6 МПа |
| PCB Fiducial розпізнавання | Камера високої точності | Вхідна потужність | 220 В/50 Гц (альтернатива 110 В/60 Гц) |
| Розпізнавання компонентів | Система високої роздільної здатності Flying Vision Camera System | Вага машини | 500 кг |
| XY Керування зворотним зв'язком | Клопиed система керування контуром | Розмір машини | L1220мм*Ш800мм*В1350мм |
| XY Привідний двигун | Panasonic A6 400W |
Деталь
6 головок розміщення
Пристрої для подачі котушок
Літаюча камера власної розробки
Гвинт прецизійного заземлення C5
Серводвигун
Патентні датчики
