NeoDen4 Виберіть і розмістіть із баченням Відео

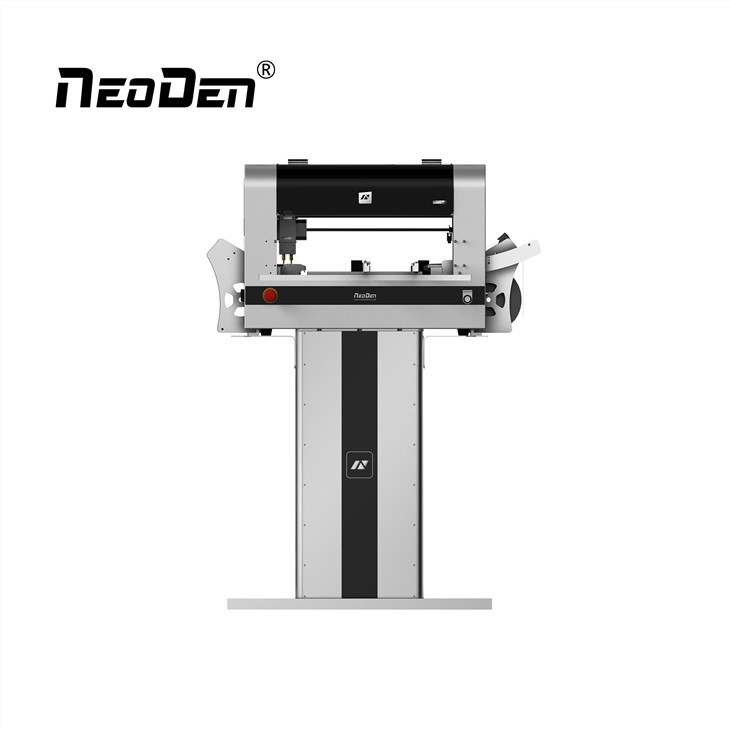

NeoDen4 Вибирайте та розміщуйте з баченням

Особливість

NeoDen4 Система Pick and place Vision NeoDen4 з високою швидкістю та точністю, компактним корпусом, низькою потужністю, стабільною якістю та простим керуванням.

Він застосовує нашу нещодавно розроблену систему подачі, яка може допомогти легко замінити стрічку та плавно встановлювати, разом із системою огляду та системою подачі рейок, спрямованих на створення великої цінності для клієнтів у реальному виробництві друкованих плат.

Специфікація

Назва продукту	NeoDen4 Вибирайте та розміщуйте з баченням	Діапазон компонентів	Найменший розмір: 0201
Машинний стиль	Одинарний портал із 4 головками		Найбільший розмір: TQFP240
Рейтинг розміщення	4,000CPH		Максимальна висота: 5 мм
Зовнішній вимір	Д 680Ш 870В 460 мм	Годівниці	48шт
Максимальна застосовна друкована плата	290мм*1200мм	Середня робоча потужність	220V/160W

Подробиці

Он-лайн подвійні рейки

Машини, оснащені рейковою системою автоматичного завантаження, можуть вміщувати дошки від до по ширині та по довжині.

Система рейок забезпечує автоматичну подачу друкованих плат, автоматичне вирівнювання плати з камерою та автоматичне викидання з передньої чи задньої частини машини.

Чотири високоточні насадки

1. Насадку будь-якого розміру можна встановити в будь-якому з чотирьох місць головки.

2. Монтажна головка була розроблена у підвішеному, повністю симетричному та високому ступеню зчеплення способі, більш ніжному та ефективнішому, оснащеному чотирма високоточними монтажними головками, монтуються одночасно з обертанням на 360 градусів на -180 до 180 .

48 8мм пристрої подачі стрічки та котушки

Електричні живильники — це недорогі, але складні блоки, керовані мікропроцесором, у поєднанні з очищувачами стрічки.

NeoDen4 може вмістити до 48 8 мм пристрої подачі стрічки та котушки на ліву та праву напрямні, а пристрій подачі будь-якого розміру (8, 12, 16 та 24 мм) можна встановити в будь-якій комбінації чи порядку зліва та праві сторони машини.

Обсяг простору, доступного для компонентів із лотка та коротких стрічок, залежить від наявної нерухомості на столі.

Система зору

Камера, спрямована вниз:

На головці використовується для точного розташування фідерів і точок розміщення друкованої плати.

Камера, спрямована вгору:

Система зору обчислює різницю між ідеальним і фактичним положенням (як XY, так і поворотним), а потім виправляє будь-які помилки перед точним розміщенням компонента.

Пакет

Pick and place with vision

Інформація про насадки

функція

Виберіть відповідні насадки (допустимі одна або більше однієї) відповідно до компонентів і насадок, встановлених на машині, тоді машина автоматично призначить кожному живильнику, щоб відповідати вимогам роботи з однією або кількома головками разом. Крім того, для цього елемента є функції виявлення.

Вирівняти

Насадка буде вирівняна з верхньою стороною компонента на відповідних подавальниках, коли клацнути цей елемент.

Примітки

1. Вміст містить усі функції NeoDen4, деякі з яких можуть бути недоступні на вашій машині.

2. Для оператора необхідні базова підготовка та базові знання SMT.

3. Для планової перевірки та ремонту зверніться до відділу продажів, щоб отримати інструкцію з експлуатації.
