Автоматична високошвидкісна машина для вибору та розміщення SMT
Автоматична високошвидкісна машина SMT Pick and Place

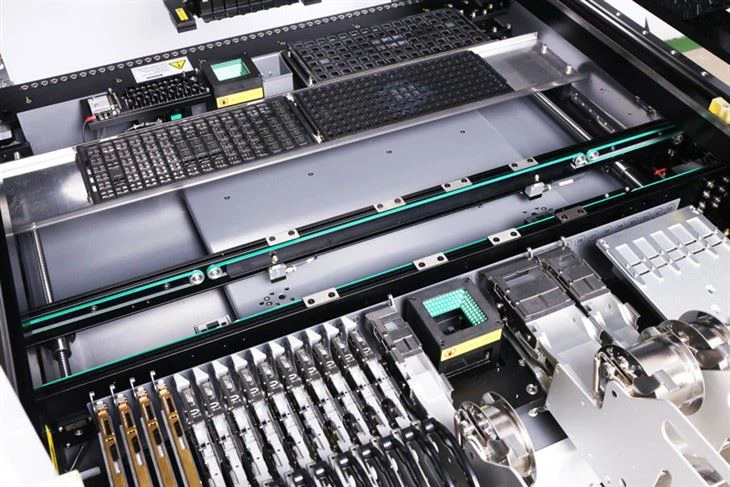

NeoDen 7 має шість підбиральних головок, розроблених для зручності використання, ефективності, економічності та збільшення розширення та сумісності. Використання нових, високоефективних лінійних серводвигунів, полегшення та посилення головного пристрою та перегляд швидкості розміщення 14000 CPH.
Особливість

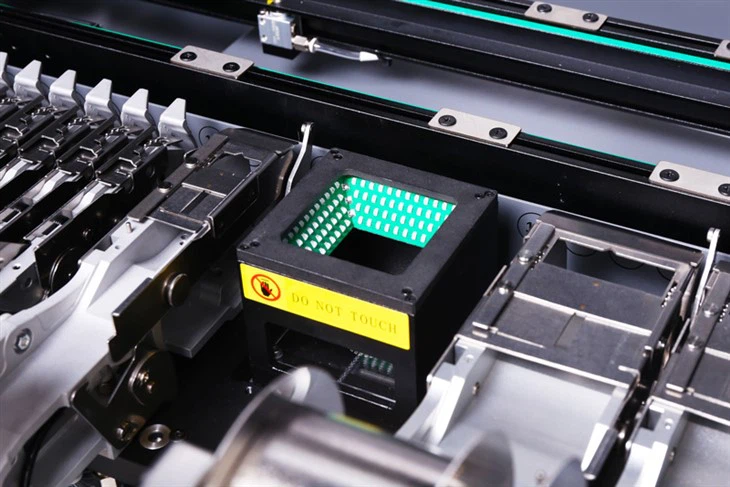

1. інтегрована система польового бачення
2. серво водолаз Panasonic, зворотний зв'язок щодо положення з 2-мікронних лінійних ваг у поєднанні з прецизійною головкою розміщення
3.6 Одночасна підбиральна головка
4. Ставки розміщення до 14000 CPH
5.GUI (графічний інтерфейс користувача) у своєму класі за допомогою програмного забезпечення на основі Windows® дозволяє програмувати за лічені хвилини
6. Точно розміщуйте, керуйте та відстежуйте компоненти за допомогою Smart Feeders
7. До 64 стрічкових пристроїв подачі стрічок (усі в 8 мм)
8. Точно обробляйте широкий спектр компонентів, включаючи 0402, світлодіод, BGA, QFP розміром 0,4 м, роз'єми SMT та багато інших
9.Підтримуйте розрізану стрічку, вільні, трубчасті або лоткові подавачі
Специфікація
Модель | NeoDen 7 | ||
Стиль машини | Одинарний портал з 6 голівками | ||
Вирівнювання | Сценічне бачення | ||
| Максимальна швидкість | 14 000 CPH | ||
Ємність подавача | Подавач стрічки: 64 (усі 8 мм) | ||
Вібраційний живильник: 5 | |||
Подавач лотка: 5 | |||
Діапазон компонентів | Найменший розмір | 0402 | |
Найбільший розмір | 40x40 мм (висота свинцю 0,4 мм) | ||
Максимальна висота | 10 мм | ||
Обертання | ±180° | ||
Точність розміщення | ± 0,01 мм | ||
Повторюваність XY | ± 0,01 мм | ||
Розмір дошки (мм) | Максимум | 630 х 300 мм | |
630 х 1200 мм | |||
Джерело повітря | 0,6 МПа | ||
Постачання електроенергії | 110V/220V | ||
Потужність | 550W | ||
Зовнішні розміри (см) | Розмір машини | 142(L)x120(W)x165(H) | |
Вага | Вага нетто | 280 кг | |
Вага брутто | 320 кг | ||
Neodenis надійний виробник з 10 -річним стажем роботи' досвіду. До цього часу ми експортували в більш ніж 130 країн і 10000 машин по всьому світу, і завоювали хорошу репутацію на ринку. Ми знаходимося в хорошому становищі не тільки для того, щоб поставити Вам високоякісні машини, а й відмінне обслуговування після продажу. Добре навчений інженер надасть вам будь-яку технічну підтримку.
Ханчжоу NeoDen Technology Co., Ltd
Додати будинок 3, Індустріально-технологічний парк Diaoyu, No8-2, проспект Кедзі, район Юхан, Ханчжоу，Китай
Модель | NeoDen4 | ||
Стиль машини | Одинарний портал з 4 голівками | ||
Вирівнювання | Сценічне бачення | ||
Швидкість розміщення | Бачення включене | 5000 CPH | |
Зір | 10 000 CPH (оптимальний) | ||
Ємність подавача | Подавач стрічки: 48 (усі 8 мм) | ||
Вібраційний живильник: 5 | |||
Подавач лотка: 5 | |||
Діапазон компонентів | Найменший розмір | 0201 | |
Найбільший розмір | 32x32 мм (висота свинцю 0,5 мм) | ||
Максимальна висота | 5 мм | ||
Обертання | ±180° | ||
Точність розміщення | ± 0,02 мм | ||
Повторюваність XY | ± 0,02 мм | ||
Розмір дошки (мм) | Максимум | 310 x 1500 мм | |
140 x 1500 мм (з 1 лотком для вафель) | |||
Головний контроль | GUI | ||
Постачання електроенергії | 110V/220V | ||
Потужність | 180W | ||
Зовнішні розміри (мм) | Розмір машини | 870(L)x680(W)x480(H) | |
Розмір упаковки | 940(L)x740(W)x600(H) | ||
Вага | Вага нетто | 60 кг | |
Вага брутто | 80 кг | ||
