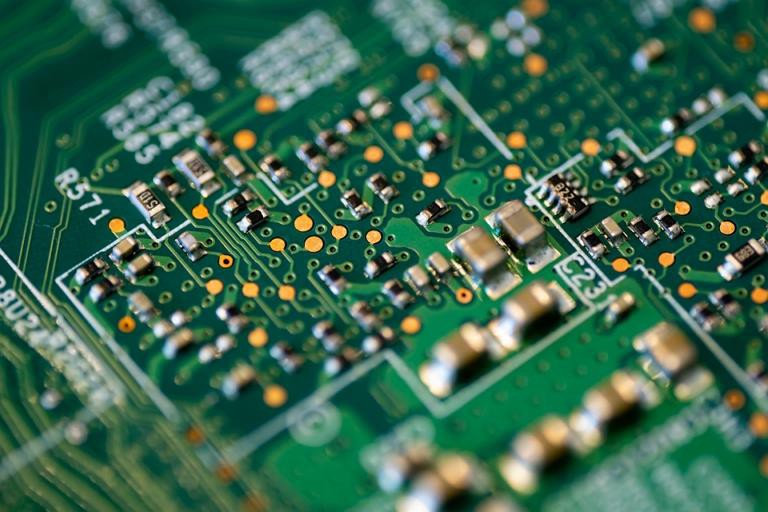

Типи друкованих плат
Друковану плату можна розділити на жорсткі плати, гнучкі плати та жорстко-гнучкі плати.
Загальна PCB називається жорсткою PCB. Візуальна різниця між жорсткою друкованою платою та гнучкою друкованою платою полягає в тому, що гнучка PCB може бути зігнутою. Загальна товщина жорсткої друкованої плати становить 0,2 мм, 0,4 мм, 0,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,6 мм, 2,0 мм і т.д. І загальна товщина гнучкої друкованої плати становить 0,2 мм, а товщина потовщена шар буде доданий на тильній стороні деталей, які потрібно приварити. Товщина потовщеного шару коливається від 0,2 мм до 0,4 мм. Мета розуміння цього полягає в наданні просторової орієнтації інженерам-конструкторам при їх розробці. До поширених матеріалів жорсткої друкованої плати належать: ламінат фенольного паперу, ламінат з епоксидного паперу, ламінат з поліестерового скляного фломастеру, ламінат з епоксидної скляної тканини; До поширених матеріалів гнучкої друкованої плати належать: поліефірна плівка, поліімідна плівка, плівка FEP.
За кількістю шарів ланцюга PCB можна розділити на однопанельні, двосторонні та багатошарові плати. Загальна багатошарова дошка - це 4-шарова дошка або 6-шарова дошка, а складна багатошарова дошка може досягати десятків шарів.
Одна панель
Односторонні дошки. На найпростішій друкованій платі деталі сконцентровані на одній стороні, в той час як дроти сконцентровані на іншій стороні (коли є компоненти мікросхем, вони є тією ж стороною, що і дроти, а плагінні пристрої - з іншого боку). Оскільки дроти з'являються лише на одній стороні, такий тип друкованої плати називається однією стороною. Оскільки існує багато суворих обмежень на схему проектування однієї панелі (оскільки є лише одна сторона, проводка не може перетинатися і повинна бути навколо незалежного шляху), лише ранні ланцюги використовують такі плати.
Двостороння дошка
Двосторонні плати мають проводку по обидва боки плати, але для використання проводів з обох сторін необхідно мати належне з'єднання між двома сторонами." міст&"; між цими ланцюгами називається пілотним отвором (через). Направляючий отвір - це невеликий отвір, заповнений або покритий металом на друкованій платі, який можна з'єднати дротами з обох сторін. Оскільки площа двосторонньої плати вдвічі більша, ніж плоскості для одинарної панелі, подвійна панель вирішує проблему розхитування проводки на одній панелі (її можна провести в інший бік через отвори), що більше підходить для схеми складніші, ніж однопанельні.
Багатошарова дошка
Для збільшення площі електропроводки багатошарові плати використовують більше одно- або двосторонніх проводів. Друкована плата з одним двостороннім як внутрішній шар, двома односторонніми як зовнішній шар або двома двосторонніми як внутрішній шар та двома двосторонніми як зовнішній шар. Друкована плата, яка поперемінно з'єднана системою позиціонування та ізоляційним скріплюючим матеріалом та провідна графіка, пов'язана між собою відповідно до вимог проекту, стає чотиришаровою та шестишаровою друкованою платою, також відомою як багатошарова друкована плата. Кількість шарів плати не означає, що існує кілька незалежних проводкових шарів. В особливих випадках буде доданий порожній шар для контролю товщини дошки. Як правило, кількість шарів є парною і включає два зовнішніх два шари. Більшість материнських плат мають 4 - 8-шарову структуру, але теоретично вона може досягти майже 100 шарів друкованої плати. Більшість великих суперкомп'ютерів використовують досить багато багатошарових материнських плат, але оскільки цей тип комп'ютерів можна замінити безліччю звичайних комп'ютерних кластерів, ультра багатошарові плати поступово вийшли з ужитку. Оскільки шари на друкованій платі тісно поєднуються, як правило, нелегко побачити фактичну кількість, але якщо уважно спостерігати за материнською платою, ви все одно можете її бачити.
Характерні
Причина, чому PCB можна все ширше використовувати, полягає в тому, що вона має багато унікальних переваг, як випливає нижче.
Висока щільність. Протягом десятиліть висока щільність друкованої плати розвивалася вдосконаленням інтеграції ІС та технології встановлення.
Висока надійність. Завдяки серії перевірок, випробувань та тестів на старіння, PCB можна гарантувати надійну роботу протягом тривалого часу (як правило, 20 років).
Можливість Для продуктивності друкованої плати (електричної, фізичної, хімічної, механічної та ін.) Дизайн ПХБ може бути реалізований шляхом стандартизації дизайну, стандартизації тощо, з коротким часом та високою ефективністю.
Продуктивність. За допомогою сучасного управління можна проводити стандартизацію, масштабність (кількість), автоматизацію та інше виробництво для забезпечення узгодженості якості продукції.
Заповітність. Для тестування та визначення кваліфікації продукту та терміну служби виробів створено відносно повний метод випробувань, стандарт випробувань, різноманітне обладнання для випробування та прилади.
Збірність. Електронні вироби Kunshan JINGDING з електронної плати зручні не тільки для стандартизованої збірки різних компонентів, але і для автоматичного та масштабного масового виробництва. У той же час, також можуть бути зібрані друковані плати та різні складові компоненти, щоб утворювати більші деталі, системи і навіть всю машину.
Технічне обслуговування. Оскільки вироби з друкованих плат та різні складові деталі складаються у стандартизованому дизайні та масштабах, ці деталі також є стандартизованими. Тому, як тільки система виходить з ладу, її можна замінити швидко, зручно та гнучко, а систему можна швидко відновити. Звичайно, прикладів більше. Такі як мініатюризація, легка, швидкісна передача сигналу тощо.
Стаття та фотографії з Інтернету, якщо будь-які порушення, перш за все, зв’яжіться з нами, щоб видалити.
