1. Компонування відповідно до схемного модуля, реалізуйте ту саму функцію пов’язаної схеми, яка називається модулем, компоненти в схемному модулі повинні прийняти принцип концентрації поруч один з одним, у той час як цифрова схема та аналогова схема розділені.
2. Позиційні отвори, стандартні отвори та інші неінсталяційні отвори близько 1,27 мм не повинні бути встановленими елементами, пристрої, гвинти та інші монтажні отвори близько 3,5 мм (для M2,5), 4 мм (для M3) не повинні бути встановленими компонентами.
3. лежачи встановлений резистор, індуктивність (підключається), електролітичний конденсатор та інші компоненти нижче, уникайте тканини над отвором, уникайте пайки хвилею після отвору та короткого замикання оболонки компонентів.
4. Відстань зовнішньої сторони компонентів від краю плати становить 5 мм.
5. Відстань між зовнішньою стороною прокладки прикріплених компонентів і зовнішньою стороною суміжних компонентів картриджа перевищує 2 мм.
6. Компоненти металевої оболонки та металеві частини (захисна коробка тощо) не повинні торкатися інших компонентів, не можуть бути близько до друкованих ліній, прокладок, відстань має бути більше 2 мм. отвори для позиціонування, отвори для встановлення кріпильних елементів, овальні отвори та інші квадратні отвори в дошці з зовнішнього боку дошки, розмір краю більше 3 мм.
7. компоненти, що генерують тепло, не можуть бути поруч із дротом і тепловими компонентами; високотеплові пристрої для збалансованого розподілу.
8. Силові розетки повинні бути розташовані якомога далі навколо друкованої плати, силові розетки та підключені до них термінали шин повинні бути розташовані з одного боку. Слід приділяти особливу увагу розеткам живлення та іншим зварювальним з’єднувачам, розташованим між з’єднувачами, щоб полегшити зварювання цих розеток, з’єднувачів і дизайн кабелю живлення та зв’язування. Необхідно враховувати відстань між розетками та зварювальними з’єднувачами, щоб полегшити підключення та від’єднання джерела живлення.
9. Розташування інших компонентів: усі компоненти IC вирівняні в односторонньому порядку, причому полярність компонентів чітко позначена, однакове маркування полярності на друкованій платі не повинно бути більш ніж у двох напрямках, а коли з’являються два напрямки, вони перпендикулярні один одному .
10. електропроводка на платі має бути рідкою та щільною, коли різниця занадто велика, її слід заповнити сіткою з мідної фольги, сітка більше 8 mil (або 0,2 мм).
11. SMD колодки не можуть мати наскрізних отворів, щоб не втратити паяльну пасту, викликану компонентним припоєм. Важливі сигнальні лінії не повинні перетинатися між ніжками розеток.
12. SMD одностороннє вирівнювання, послідовний напрямок символів, послідовний напрямок упаковки.
13. Полярність пристрою в одному напрямку маркування полярності плати, наскільки це можливо, щоб підтримувати послідовність.

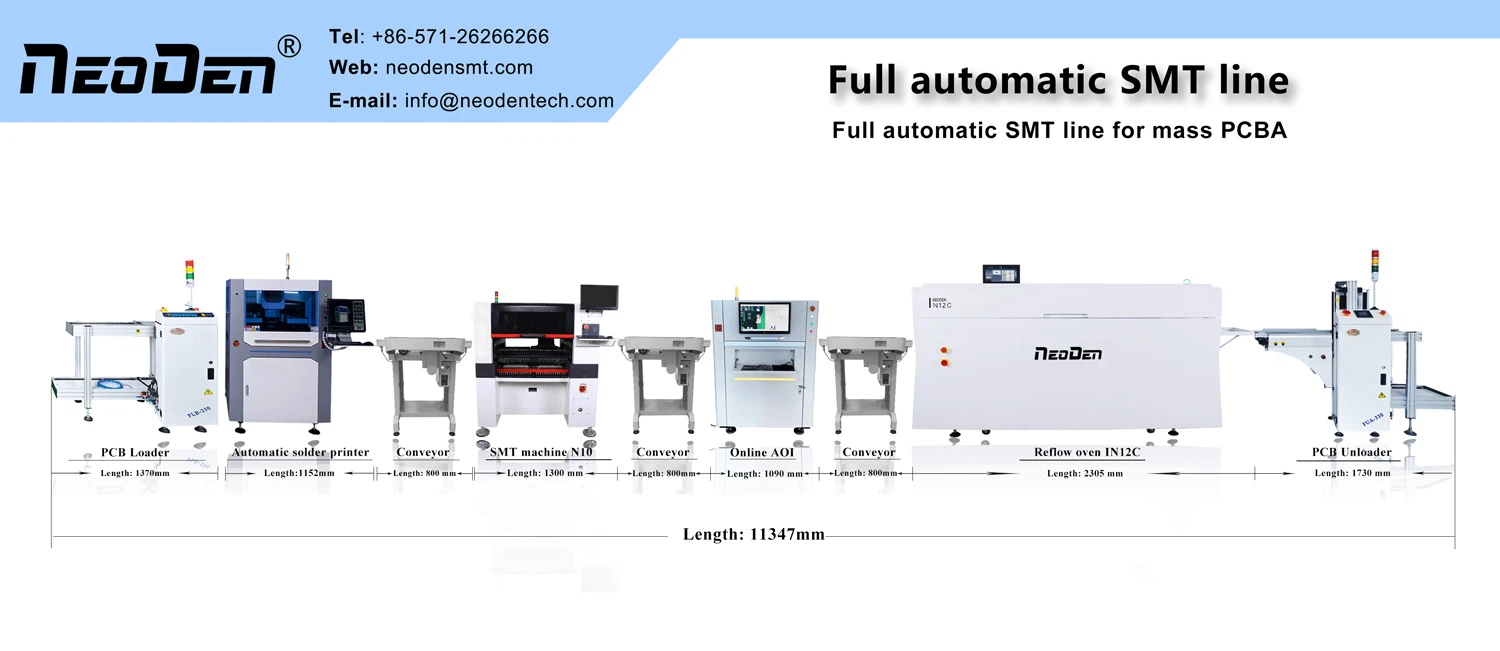

1. Оснащено подвійною камерою, а також двосторонньою високоточною літаючою камерою, що забезпечує високу швидкість і точність, реальну швидкість до 13 000 CPH. Використання алгоритму розрахунку в реальному часі без віртуальних параметрів для підрахунку швидкості.
2. Розмістіть 0201, QFN і QFP Fine-pitch IC з високою точністю.
3. Корпус Marbel, вага 1100 кг, міцно стоїть без тряски.
4. Система магнітного лінійного кодера в режимі реального часу контролює точність машини та дозволяє машині автоматично виправляти параметр помилки.
5. 8 незалежних головок із системою керування з повністю замкнутим циклом підтримують усі 8-міліметрові фідери одночасно, швидкість до 13 000 CPH.
6. Підтримка до 4 палетних лотків для чіпсів (додаткова конфігурація), більший асортимент і додаткові опції.
