У світі, орієнтованому на електроніку виробництва електроніки,Машина для пайкиПроцес служить основним двигуномВиробнича лінія SMT. Він безпосередньо визначає якість пайки ПХБ, надійність товару та ефективність виробництва. Статистика показує, що більшість дефектів виробництва SMT випливають із проблем контролю процесу в криві температури стадії пайки рефлоу, невірного вибору обладнання або недостатньої настройки параметрів, може призвести до стику холодних припою, мости або пошкодження компонентів, що призведе до зростання витрат на переробку.

Як професійний виробникОбладнання SMT, ми розуміємо, що науковий та систематичний процес пайки з рефлоулом є не просто технічним питанням, а критичним фактором конкурентоспроможності компанії. Ця стаття проведе вас через весь процес пайки Reflow, від створення дизайну до впровадження, надання діючих рекомендацій.

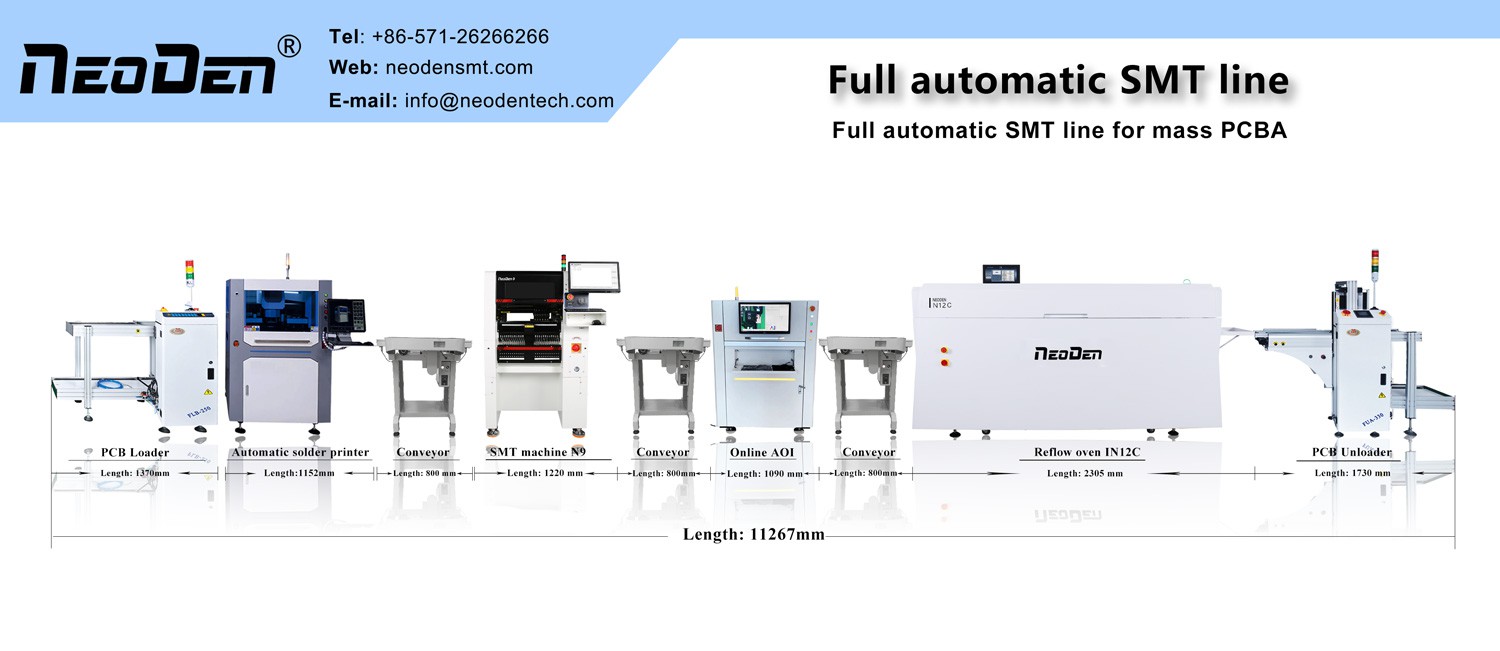

SMT production line

Процес пайки рефлоурується з суворої фази проектування. Цей етап визначає успіх або невдачу подальшої реалізації та вимагає систематичного планування, що інтегрує характеристики продукту, властивості матеріалу та можливості обладнання.

По -перше, проведіть ретельний аналіз конструкції PCB та списку компонентів. Дошки високої щільності (наприклад, HDI PCB) або продукти, що містять компоненти BGA, потребують надзвичайно високої температури. Більші компоненти (наприклад, електролітичні конденсатори) потребують більш ніжного температурного пандусу, щоб уникнути розтріскування теплового напруги. Крім того, вибір пасти пайки є критичним: паста для припою без свинцю (наприклад, SAC305) має температуру плавлення приблизно 217 градусів, що вимагає більш точного контролю температури; Паста, що містить свинцю, має меншу точку плавлення (183 градус), але екологічні норми стають суворішими, тому слід оцінити відповідність.

Температурний профіль - це "ДНК" пайки, що відбиваються, і повинен бути розроблений за чотири етапи:

Зона попереднього нагрівання (кімнатна температура → 150 градусів):Нахил слід контролювати на рівні 1-3 градусів /секунду, щоб запобігти бризку пасти пайки.
Зона утримування (150–180 градусів):Час 60–120 секунд для активації потоку та видалення оксидів.
Зона Reflow (пік 220–250 градусів):Температура піку повинна перевищувати температуру плавлення припою на 5–20 градусів, з часом 30–60 секунд.
Cooling zone (>4 градус /секунда):Швидке охолодження формує надійні стики припою та запобігає надмірній інтерметалічній товщини сполуки.

Ліміти обладнання повинні бути оцінені на етапі проектування. Кількість температурних зон (6-12 зон) та рівномірності повітряного потоку (± 1 градусів коукування) піч-пайки гарячого повітря безпосередньо впливає на точність кривої. Якщо продукт містить конфіденційні компоненти (наприклад, світлодіоди), необхідно підтвердити, чи обладнання підтримує захист азоту (зменшити ризики окислення).

Після завершення дизайну процес входить у вибір обладнання та фазу налаштування параметрів. Цей крок перетворює теорію на виконуваний план, а також продуктивність обладнання, що безпосередньо визначає обмеження процесів.

Загальне обладнання для пайки на ринку включає гаряче повітря, інфрачервоне та гібридне типи.

Тип гарячого повітря пропонує чудову рівномірність температури і підходить для більшості додатків SMT.
Інфрачервоний тип швидко нагрівається, але сприйнятливий до непрохідності компонентів.
Гібридний тип поєднує в собі переваги обох і підходить для продуктів з високою надійністю (наприклад, автомобільної електроніки).

Ключові міркування під час відбору:

Кількість температурних зон:6 зон є достатніми для 4-шарових дощок, але для 8-шарових або вищих дощок потрібно 8-10 зон, що містять BGAS.
Система охолодження:Незалежний модуль з повітряним охолодженням може скоротити час охолодження до 2-3 секунд, мінімізуючи порожнечі паячих суглобів.
Розумні особливості:Наприклад, моніторинг кривої в режимі реального часу.

Після встановлення обладнання параметри параметрів повинні бути перевірені на етапах:

Основний вхід параметра:На основі шаблонів кривих з фази проектування встановлюйте цільові температури для кожної температурної зони, швидкості конвеєра та швидкості повітряного потоку.
Тест без навантаження:Запустіть печі порожньою і використовуйте термопари типу K для вимірювання розподілу температури всередині печі, забезпечуючи різницю температури між зонами<±2°C.
Тест на завантаження:Завантажте фактичні друковані композиції (за допомогою компонентів) та виконайте три випробування на температуру печі (за допомогою вимірювача температури печі KIC), порівнюючи вимірювану криву з кривою проектування.
Ключові точки коригування:Якщо температура піку недостатня, збільшити задану точку зони відновлення; Якщо охолодження занадто повільне, збільште швидкість вентилятора охолодження.
Приклад даних:Коли клієнт виробляв 5G модулі, початковий нахил охолодження кривої становив лише 2 градуси /сек, в результаті чого швидкість порожнечі суглоба BGA припою 15%; Після коригування він збільшився до 5 градусів /сек, знижуючи швидкість порожнечі до нижче 3%.

Налаштування параметрів повинні враховувати середовище семінару: коли вологість перевищує 60% RH, паста для паянок схильна до поглинання вологи, тому час попереднього нагрівання слід продовжити; Швидкість навантаження конвеєра (відстань на друкованій платі) впливає на передачу тепла, тому рекомендується мінімальний відстань на 5 см. Крім того, встановіть матеріальну базу даних: запишіть активність та в'язкість кожної партії паяльної пасти, щоб уникнути дрейфу процесу, спричиненого варіаціями партії.

Вибір обладнання - це не кінець, а початок. Високоякісне обладнання забезпечує "простір толерантності до помилок"-коли параметри тонко налаштовані, система може швидко стабілізуватися, а не посилювати помилки.

Після встановлення параметрів розпочинається фаза динамічної реалізації. Ця фаза підкреслює цикл "тест-оптимізації оптимізації" для забезпечення надійності процесу.

Поініціюйте дрібномасштабне пілотне виробництво (рекомендовано 50–100 дощок), орієнтуючись на три типи перевірок:

SMT Aoi Machine:Сканування мостів припою, кульок для паяних та холодних паянок.
Рентгенівська перевірка SMT:Для компонентів BGA/CSP перевірте наявність швидкості порожнеч.
Аналіз поперечного перерізу:Випадковим чином зразок та мікроскопічно спостерігають мікроструктуру суглоба паяльного суглоба.

Загальне питання усунення несправностей:

If "tombstone effect" (components standing upright) occurs, check if the preheating slope is too steep (>3 градус /секунда);
Якщо суглоби паяльних суглобів виглядають сірими (окислення), підтвердьте, чи зона охолодження занадто повільна або потік азоту недостатній.
Запишіть усі дані, щоб встановити вікно початкового процесу (вікно процесу).

На основі даних пілотного виробництва реалізуйте цикл PDCA:

P (план):Встановіть цілі оптимізації (наприклад, швидкість порожнечі<10%).
D (do):Параметри ключових ключів (наприклад, температура зони відновлення +5 ступінь, охолодження повітряного потоку +10%).
C (перевірка):Порівняйте дані AOI/рентгенівських променів для кількісного визначення ефектів поліпшення.
(Закон):Сміття ефективних параметрів та оновлення SOP.

Під час масового виробництва необхідно встановити механізм технічного обслуговування:

Щоденні перевірки:Калібруйте термопари та ножі чистого повітря (для запобігання закупорки, що викликають нерівні температури) на початку кожної зсуву.
Регулярне обслуговування:Щомісяця огляньте обігрівачі та вентилятори та проводять повну калібрування температури печі щоквартально.
База знань:Запишіть кожну проблему процесу (наприклад, певні компонентні моделі, схильні до холодної пайки) у базу даних, щоб сформувати "карту досвіду".

Одночасно навчальні оператори для виявлення ненормальних кривих, щоб забезпечити швидку реакцію.

Золоте правило під час впровадження: "Не існує оптимальної кривої, лише найбільш підходящої кривої". Процеси повинні динамічно розвиватися за допомогою ітерацій продукту.

Причина: Недостатній час утримання, потік не повністю активований.

Рішення: Подовжте час зупинки до 90 секунд, або перейдіть на пасту для паянок з низьким рівнем залишки.

Причина: Повільне охолодження або недостатня чистота азоту (<99.9%).

Рішення: Збільшити швидкість охолодження до понад 4 градусів /с і переконайтеся, що потік азоту залишається стабільним на 10-15 л /хв.

Preventive Recommendations: Establish "process health" metrics, such as a curve CPK value (process capability index) >1.33, що вказує на стабільність. Проведіть регулярний аналіз GR&R (вимірювальна повторюваність та відтворюваність) для забезпечення надійності системи вимірювання.

Процес пайки Reflow Sode вимагає професійної підтримки на кожному етапі, від планування вперед під час проектування до тонкої настройки під час впровадження. Як виробник, який має 15 -річний досвід роботи в галузі обладнання SMT, ми стали свідками, що незліченна кількість компаній досягає значних покращень у прибутковості за допомогою оптимізації процесів. Наприклад, після прийняття нашої інтелектуальної пайки з рефлоу, один клієнт побачив на 40% зниження частоти дефектів та збільшення виробничих потужностей на 25%. Якщо ви хочете налаштувати виробничу лінію SMT, пристосовану до ваших потреб, не соромтеся зв’язатися з нами.
