1. При проектуванні друкованої плати, щоб відповідати групі всіх сигнальних ліній, щоб відповідати загальній довжині діапазону допуску, зазвичай використовують змійку до загальної довжини коротшої сигнальної лінії навколо групи з найдовшою довжиною сигнальної лінії. діапазон допуску, змія навколо довгої сигнальної лінії, широко відомий як ізометрична обробка сигналу друкованої плати. Мета однакової довжини полягає в тому, щоб задовольнити вимоги щодо синхронізації однієї групи сигналів.
2. Ізометричний діапазон повинен суворо відповідати вимогам різних інтерфейсів або сигналів, змісту специфікації конкретного довідкового модуля. Якщо є якісь сумніви, своєчасно підтвердьте це з клієнтом.
3. Перш ніж мати справу з довжиною найдовшої сигнальної лінії в одній групі, слід знайти перший крок для оптимізації довжини найдовшого сигналу.
4. Ізометричну обробку слід завершити після проходження всього шляху сигнальної лінії, щоб перевірити, чи уникає вона джерел перешкод, чи є вона кваліфікованою.
5. Ізометрична обробка, бажано крок 4 Вт, наприклад обмеження простору, можна відрегулювати до 3 Вт; ізометричний контроль висоти в 40-150mil доречний, не може бути занадто високим; довжина кута не менше ніж у 1,5 рази перевищує ширину лінії, загальний контроль розміру 6-10mil, наприклад ширина лінії 4mil, розмір кута для контролю розміру кута 6 mil, кут не може бути занадто малим, як показано на малюнку 1.
Рисунок 1 Вимоги до вирівнювання змійки
6. Рівну довжину слід намагатися мати в горизонтальному або вертикальному напрямку, щоб уникнути роботи з діагоналлю; Обробка не може бути надто розпорошеною, слід намагатися зосередитися на обробці, щоб забезпечити її естетику, в принципі, це мати справу з сигналом, другий перший рядок ремонту поруч із його боком, а потім на другому для найдовшої обробки, щоб забезпечити що використання простору та загальний дизайн естетики. В рамках однієї конструкції висота однакової довжини повинна контролюватися майже однаковою, не сильно відрізнятися, як, наприклад, на малюнку 2.
Малюнок 2 Ізометрія укусу змії PCB
7. після роботи з ізометрією слід перевірити її опорний шар, не допускати його перехресної сегментації. Тактові сигнали друкованої плати (зазвичай закінчуються на clk) та інші важливі сигнали, щоб уникнути перехресної сегментації, перехресна сегментація призведе до раптових змін імпедансу сигналу.

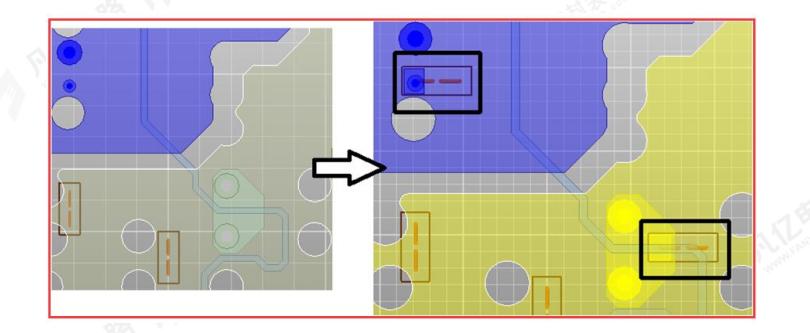

8. Коли базова площина вирівнювання поперек рівня джерела живлення, рекомендується, щоб два шари джерела живлення були додані до ємності заземлення, щоб забезпечити повний зворотний шлях, як показано на малюнку 3.
Рисунок 3. Вирівнювання як розділена обробка
9. Диференціальні сигнали повинні дорівнювати положенню однакової довжини в межах незв’язаного сигналу, створеного поблизу положення однакової довжини, однакової висоти та ширини внутрішнього еталонного сигналу відповідно до наступних вимог на малюнку 4.
