Для клієнтів, які використовують Altium Designer, цей посібник допоможе вам налаштувати та вивести файли Gerber, а також файли NC Drill у форматі RS274X. Передбачається, що ви закінчили проектування схеми, а також макета друкованої плати. На цьому етапі вам слід мати як файл .SchDoc (схему), так і файл .PcbDoc (макет ПХБ).
Створення Gerber файлів

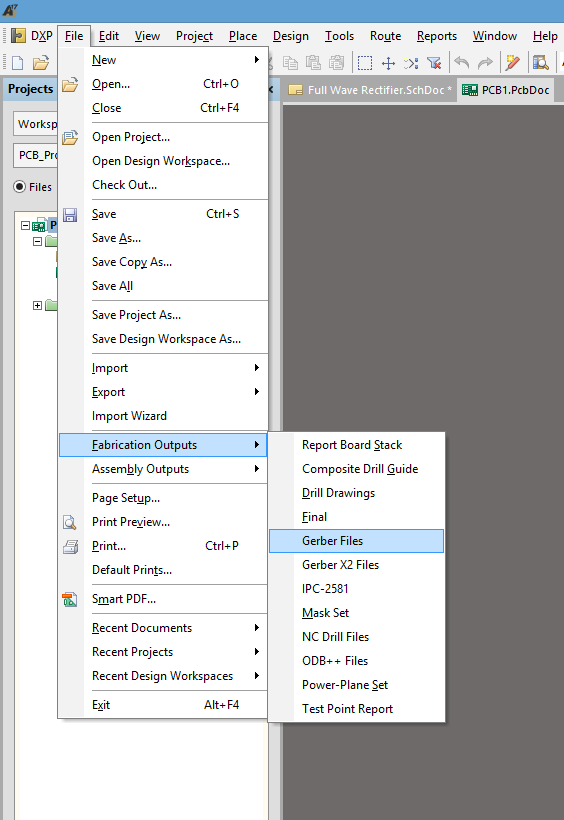

Крок 1: спочатку перейдіть на вкладку "Файл" у верхньому лівому куті вікна програми. Далі виберіть "Виробництво Виходи", і в цьому спадному меню виберіть "Gerber Files".
Крок 2: Після вибору файлів Gerber з'явиться вікно нижче, яке дозволить вам вказати одиниці та цифрові цифри перед чи після десяткової крапки.
Крок 3. Потім, використовуючи вкладки у верхній частині вікна, перейдіть на вкладку "Шари". Це дозволить вам вибрати, які шари будуть використовуватися для вихідних файлів gerber. Якщо ви не впевнені, які шари будуть використані, виберіть вкладку "Схема ділянки" у нижньому лівому куті вікна та натисніть "ВСЬОГО", щоб воно було виділено. Це дозволить виділити всі можливі шари у проекті для виводу.
Крок 4: Далі, знову використовуючи вкладки у верхній частині вікна, перейдіть на вкладку «Апертури». Перебуваючи в цьому вікні, переконайтеся, що встановлено прапорець "Вбудовані отвори (RS274X)". Решту вікна можна залишити у налаштуваннях за замовчуванням.
Крок 5. Нарешті, знову використовуючи вкладки у верхній частині вікна, перейдіть на вкладку "Додатково". Налаштування у цьому вікні можуть залишатися за умовчанням, якщо у вашому дизайні немає спеціальних вимог. Коли ви закінчите, натисніть "Ok" у правому нижньому куті вікна, яке почне процес виводу для ваших файлів gerber.

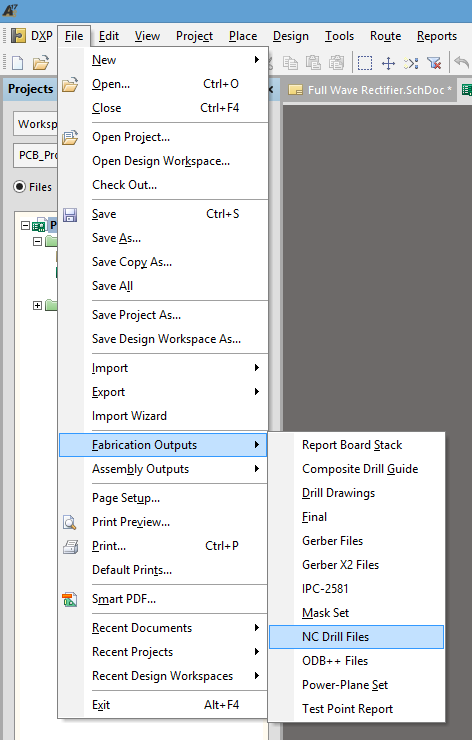

Крок 6: Після того, як файли вашого основного шару будуть завершені, ви повинні вивести свої файли NC Drill. При виготовленні своїх друкованих плат, ці файли вказують розмір і розташування отворів, які будуть просвердлені для відхилення, монтажних точок і т. Д. Спочатку поверніться до верхнього ліву частину програми та виберіть «Файл». У спадному меню виберіть "Виготовлення виходів", а потім "NC Drill Files".
Крок 7. На попередньому кроці відкриється вікно налаштування свердла NC. Це дозволить вам отримати певні одиниці та кількість цифр до або після десяткової. Це вікно може залишатися за замовчуванням, якщо ваш проект не вимагає спеціальних параметрів.
Крок 8: Нарешті, якщо ви зберегли усі свої файли в одному місці, вам слід мати таку ж кількість файлів, як показано на малюнку нижче. Пам'ятайте, що під час надсилання файлів найкраще стискати файли у файлі .zip, щоб переконатися, що вони згруповані разом.
