Що таке KiCad?KiCad - це вільне, просте у завантаженні програмне забезпечення, яке використовується для електронної автоматизації дизайну (EDA) та автоматизованого дизайну (CAD). Використовуючи цю програму, схеми проектування друкованої плати можуть бути реалізовані з їх електричних схем. Всередині є інструменти, які дозволяють створити купюру матеріалів (BOM), твори ілюстрації, 3D-перегляд компонентів PCB + та файли гербер. Метою цієї документації буде посібник клієнтів Bittele через покроковий процес спеціально для генерації файлів гербер за допомогою KiCad. Так само тут можна знайти посібник з експорту гербер за допомогою іншої часто використовуваної програми (Eagle).Що таке файли Gerber?Файли Gerber - це зображення шарів, які будуть використані для побудови дошки після її виготовлення. Галузеві типи файлів, які використовуються для виготовлення та складання друкованих плат, - це файли гербер. Тому вони легко розпізнаються та обробляються нашим виробничим обладнанням.Генерування файлів GerberУ цьому посібнику передбачається, що ви закінчили проектувати свою ПК в KiCad і готові експортувати файли gerber.1) Виберіть кнопку «Ділянка» (розташована поруч із піктограмою принтера).  Це відкриє вікно сюжету.  На зображенні вище показано безліч різних шарів, які використовуються в цьому прикладі проекту. Загалом, для виготовлення та монтажу друкованих плат потрібні лише 10 шарів (шари для вставки не потрібні лише для виготовлення):

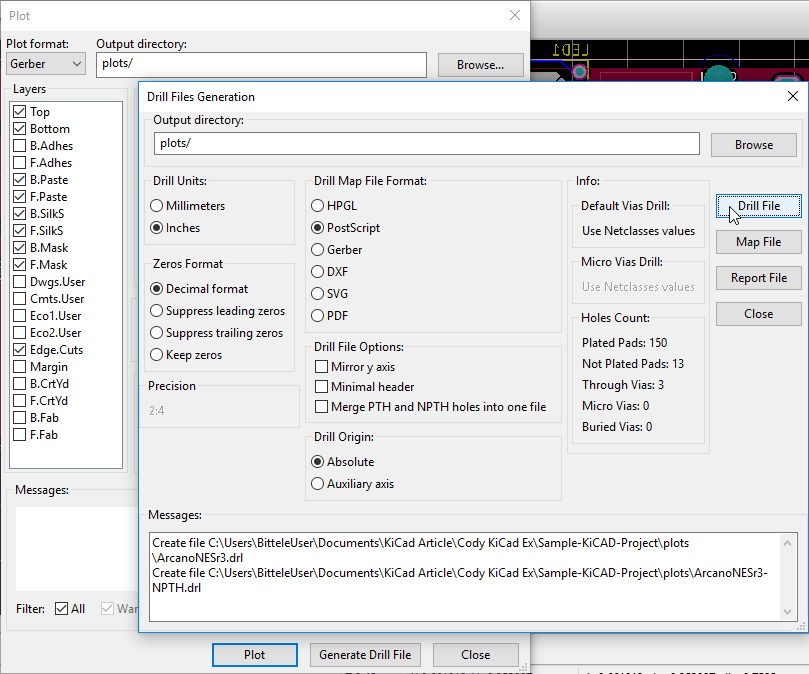

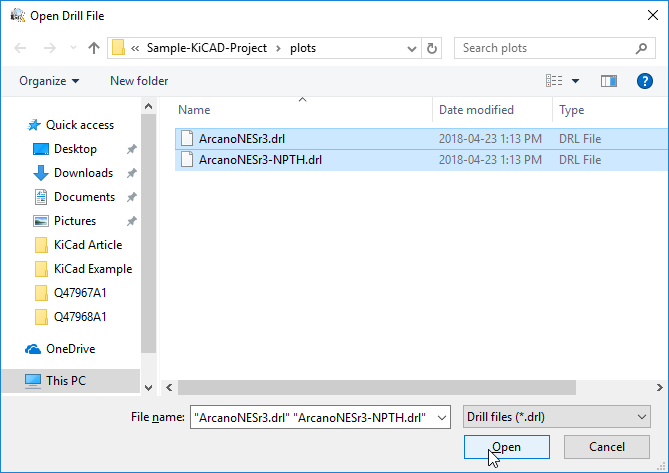

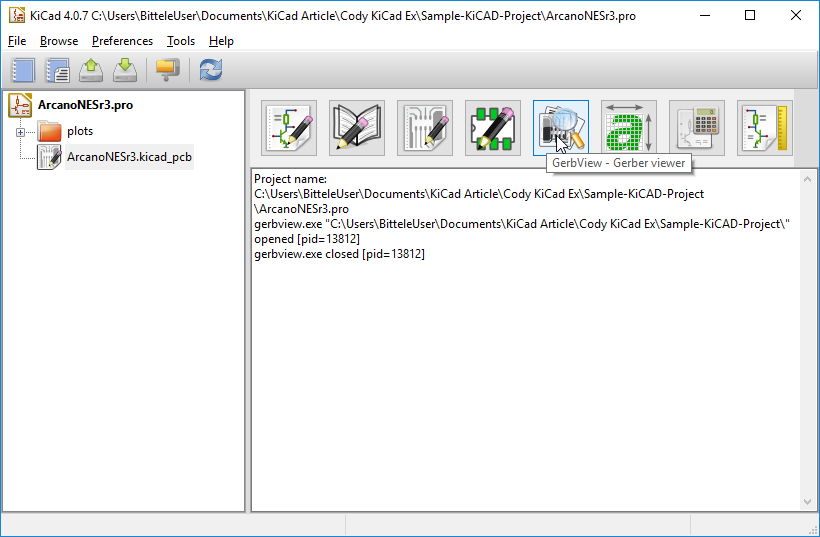

 3) У вікні повідомлень буде показано, де зараз створені файли свердління. Клацніть на кнопку закрити, щоб повернутися до попереднього вікна. Клацніть на «Ділянка» (поруч із Генерувати файл свердління). Файли гербер для шарів будуть згенеровані (показані ще раз у вікні повідомлень), після чого натисніть «Закрити». 4) Після створення файлів гербер вони можуть бути переглянуті, щоб виявити будь-які потенційні помилки, перш ніж надсилати нам заявку на виготовлення друкованої плати. Поверніться до головного вікна проекту KiCad та натисніть кнопку GerbView - Gerber viewer (див. Зображення нижче):  5) У вікні, що з'явиться, натисніть "Файл"> "Завантажити файл Gerber".  6) Виберіть усі показані шари та натисніть «Відкрити».  7) Таким же чином натисніть «Файл»> «Завантажити файл EXCELLON свердління».  8) Виберіть файл (и) дрилі та натисніть «Відкрити».  Зауважте тут, що створено 2 файли свердління. Перший являє собою «позолочені свердлильні отвори», а другий - «свердловини без покриття». Це призведе до того, що ми побачимо 11 файлів замість 10 файлів пізніше. 9) Після того, як всі ваші шари будуть імпортовані в GerbView, ви можете виконати всі остаточні перевірки (ви можете переглядати кожен шар один за одним тощо). Після того, як ви переконаєтесь, що ваш дизайн правильний, ви будете готові процитувати та замовити свої дошки. 10) Перейдіть до каталогу вашого комп'ютера, де знаходиться ваш проект KiCad. Виберіть та зафіксуйте наступні 11 файлів:  Список, що пояснює кожен тип файлів, можна побачити нижче:
|
