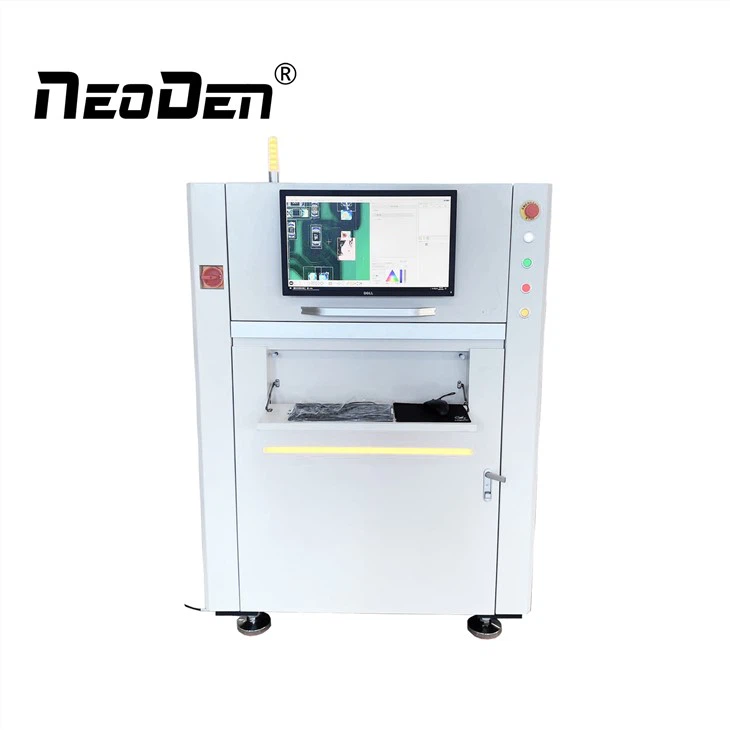

NeoDen Inline AOI
■ Максимальний розмір друкованої плати 510 мм * 600 мм
■ Мінімальний розмір друкованої плати 50 мм * 50 мм
■ Товщина друкованої плати 0,6 мм ~ 6 мм
■ Швидкість передачі 1500 мм/с (макс.)
Робоча станція NeoDen Inline AOI кілька програмних методів аналізу, кілька режимів застосування, високо-точна система руху. Підтримка перевірки упакованих компонентів 0201 і 01005.
Послати повідомлення
Product Details ofNeoDen Inline AOI
Характеристики машини
1. Швидкість цифрової фотокамери з глобальною експозицією кольору HD збільшується на 30%.
2. Телецентрична лінза з високою глибиною поля, яка може вимірювати паяні з’єднання на стороні високих компонентів.
3. Підтримка виявлення передньої, задньої та занурювальної станції smt.
4. Підтримка перевірки упакованих компонентів 0201 і 01005.
5. Імпорт даних CAD, автоматичне зв'язування бібліотеки компонентів, автоматичний вибір кольору.
6. Справжнє без{1}}програмування в автономному режимі та оновлення програми.
7. Док-станція даних MES для реалізації інтелектуальної фабрики.
8. Підтримка багато-лінійного централізованого керування та дистанційного обслуговування.
Специфікація
| Назва продукту | Вбудована машина AOI | Макс. Top Gap | 35 мм |
| Модель | ALE-D (подвійна смуга) | Швидкість переміщення | 1500 мм/с (макс.) |
| Товщина друкованої плати | 0,6 мм ~ 6 мм | Висота передачі від землі | 900±30 мм |
| Макс. Розмір друкованої плати (X x Y) |
Подвійна смуга: 510 мм x 330 мм Одна смуга: 510 мм x 600 мм |
Спосіб передачі | Один етапний пров |
| Хв. Розмір друкованої плати (Y x X) | 50 мм х 50 мм | Спосіб затиску друкованої плати | Затискання підкладки з фіксацією краю |
| Макс. Bottom Gap | 50 мм | вага | 850 кг |
Подробиці
Камера глобальної експозиції + телецентричний об'єктив
Збільшення швидкості цифрової фотокамери з глобальною експозицією кольору HD на 30%.
Телецентрична лінза з високою глибиною різкості, яка може вимірювати паяні з’єднання на стороні високих компонентів.

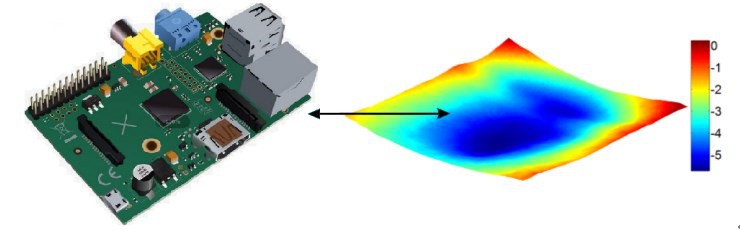

Компенсація вигину дошки
При цьому дошка нерівномірно нагрівається, що призводить до певної міри деформації дошки.
Координати CAD і положення дошки після проходження через піч не можуть бути точно зіставлені.
Після компенсації вигину пластини координати та відповідні положення компонентів є точними.
Сумісний з різними формами накладок
Алгоритм пайки хвилею підтримує різні форми контактних площадок, позиціонування більш точне.
Якщо вам потрібно, будь ласка, зв’яжіться з нами для отримання додаткової інформації.
Забезпечення-становної виробничої лінії SMT
Наша фабрика
Zhejiang NeoDen Technology Co., Ltd.з 2010 року виробляє та експортує різні невеликі машини для збирання та розміщення. Використовуючи переваги нашого власного багатого досвіду досліджень і розробок, добре навченого виробництва, NeoDen завойовує чудову репутацію серед клієнтів у всьому світі.
У нашій глобальній екосистемі ми співпрацюємо з нашими найкращими партнерами, щоб надати послуги з продажів на завершення, високопрофесійну та ефективну технічну підтримку.
Ми віримо, що чудові люди та партнери роблять NeoDen чудовою компанією, а наша прихильність до інновацій, різноманітності та сталого розвитку гарантує, що автоматизація SMT доступна кожному любителю будь-де.
Атестація
Виставка
Якщо вам потрібно, зв’яжіться з нами для отримання додаткової інформації.
FAQ
Q1. Чи можете ви робити OEM та ODM?
A: Так, OEM і ODM є прийнятними.
Q2. Коли я можу отримати ціну?
A: Зазвичай ми надаємо цитати протягом 8 годин після отримання вашого запиту.
Q3. Яке у вас-післяпродажне обслуговування?
A: Наш гарантійний термін якості становить один рік.
Будь-яка проблема якості буде вирішена до задоволення клієнтів.
